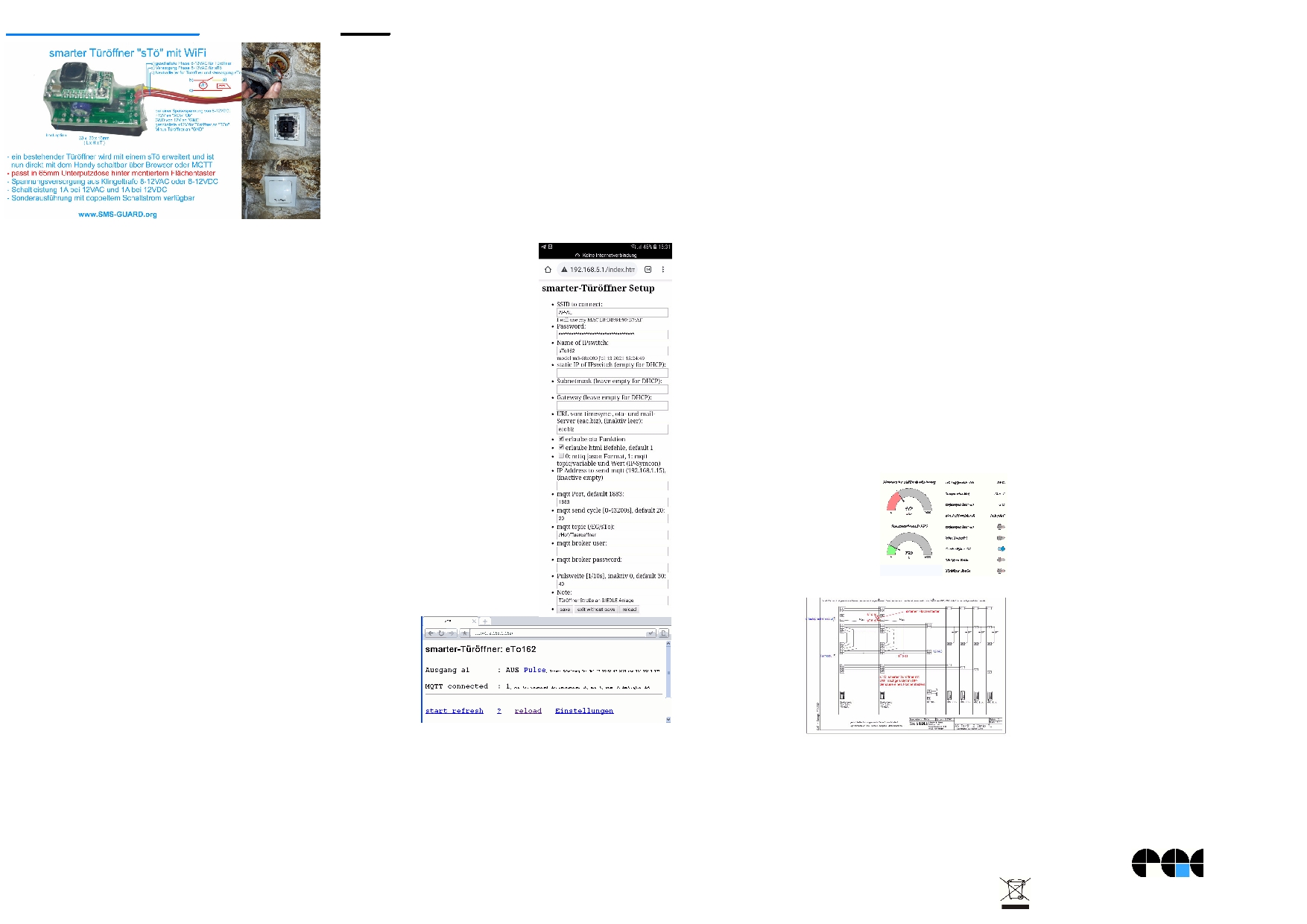

Firmware „m3-68a“, Dokumentationsstand 19.05.21

smarter-Türöffner „sTö“

Der sTö ist ein WiFi-Schalter für einen elektri-

schen Türöffner. Durch seine geringen Abmes-

sungen passt der sTö in einer Standard

Unterputzdose hinter einem Flächenschalter

oder in das Gehäuse einer Gegensprechanla-

ge. So kann der sTö einen bestehenden Türöff-

ner um die Bedienbarkeit mit dem Handy

erweitern. Wenn sich das Handy in Reichweite

des WiFi-Netzes befindet kann mit einem Brow-

ser oder mit

MQTT

der Türöffner betätigt wer-

den. Genauso können auch Garagentoröffner

mit dem sTö nachgerüstet werden.

Die Programmierung des sTö erfolgt über ein

WiFi-Setup. Die Verwendung von WiFi-Kompo-

nenten ist flexibel und spart Installationskosten.

Lieferumfang:

• smarter-Türöffner im Schrumpfschlauch

Inhalt

1. Inbetriebnahme

2. Betrieb an SIEDLE VARIO

3. Technische Daten

4. CE-Erklärung

1. Inbetriebnahme

Der sTö wird mit einem Handy über einen

Browser konfiguriert. Nach Anlegen der Versor-

gungsspannung loggt sich der sTö am lokalen

Access Point „AP“ ein. Klappt das nicht, stellt

sich der sTö für 30s als lokaler Hotspot zur Ver-

fügung mit der SSID „smarter-

Türöffner Setup“, die blaue LED

blitzt 2x pro Sekunde kurz auf.

Melden Sie sich mit dem Pass-

wort 12345678 an. Unter

192.168.5.1 kann nun das Setup

mit einem Browser aufgerufen

werden. Es ist die SSID eines lo-

kalen AP mit dem dazugehöri-

gen Passwort einzugeben. Mit

den Eingaben aus dem Setup

loggt sich der sTö nach einem

erneuten PowerOn am AP ein

und die blaue LED flackert alle 3

Sekunden auf und zeigt so die

ordnungsgemäße Funkanbin-

dung zum AP. Mit einem Brow-

ser kann nun die Webseite des

sTö geöffnet werden. Bei einer

automatischen Zuweisung der

IP-Adresse per DHCP ist diese

mit einem

LAN-Scan-

ner oder ei-

ner Fritz!box

auszulesen

oder, sofern

unterstützt,

unter dem im Setup eingetragenen Namen und

angehängtem .local hier:

http://sTo162.local

oder

http://192.168.1.162

Mit

http://192.168.1.162/?setup=1

wird das SETUP

am sTö als WiFi-Hotspot gestartet, die LED

blinkt sehr schnell. Nach 1min ohne Eingabe

wird das SETUP beendet. Werden innerhalb

von 3s nach Anlegen der Versorgungsspan-

nung die beiden Pins “boot-option“ gebrückt,

werden die Setup-Daten gelöscht.

Der sTö kennt folgende html-Befehle:

Will man die Daten loggen und grafisch aufbe-

reiten, können die Messdaten an einen exter-

nen oder internen Server gesendet werden:

https://www.sms-guard.org/downloads/

App-MQTT.pdf

Die MQTT-Variablen lauten

a1, p1.

Mit dem kostenfreien Node-Red

können die Daten visualisiert, ge-

schaltet und verteilt werden.

2. Betrieb an SIEDLE VARIO

Der Türöffner im

TM612 einer Klingel-

anlage VARIO von

SIEDLE kann mit ei-

nem sTö um die Be-

dienbarkeit mit dem

Handy erweitert wer-

den. Der kleine sTö

findet Platz im

SIEDLE Montagerahmen oder wie hier, in der

Unterputzdose eines bereits vorhandenen Flä-

chentasters.

3. Technische Daten

Mit den Angaben in dieser Anleitung werden

technische Eigenschaften beschrieben und

nicht zugesichert.:

Die Speicherzellen für Permanentvariablen im EEprom sind

für bis zu 10.000 Schreibzyklen ausgelegt.

4. CE-Erklärung

Der sTö entspricht in seinen Bauarten bei be-

stimmungsgemäßer Verwendung den einschlä-

gigen EG-Richtlinien. Die vollständige

Erklärung liegt auf unserer Homepage und

kann auch per Fax oder Brief angefordert wer-

den.

Weitere Fragen und Antworten liegen unter:

www.SMS-GUARD.org/dfuaips.htm#WiFi

html erlaube html-Befehle, Abfrage mit ?html=?

nam nam=sTö, Abfrage mit ?nam=?

mi

mi=0, mqtt im json Format

mqtt Abfrage mqtt - Parameter, ?mqtt=?

mip

IP oder url mqtt Broker, mip=192.168.1.99

mpo Port mqtt Broker

mpu mqtt publish topic, z.B: ?mpu=/

mta mqtt Sendezyklus [s], z.B.: ?mta=2

mtl mqtt Empfangs-Loop [ms], ?mtl=1000

mus mqtt user, ?mus=myUserName

mpw mqtt Passwort, ?mpw=myPasswort

a1

a1=1, schaltet Ausgang a1

p1

p1=15, schaltet Ausgang für 1.5s EIN

p1=1, schaltet Ausgang mit Zeit aus Setup EIN

ntz

Notiz, z.B. Serverraum #5 Lüftersteuerung, ?ntz=?

v

Abfrage version ?v=?

setup startet setup mit ?setup=1

ota

over the air update ?ota=1

WLAN WiFi:

2.4GHz

Verschlüsselung:

wpa,wpa2,TKIP,AES

Netzwerkprotokolle: tcp, ping, mqtt, mDNS

binärer Ausgang:

8-12VAC/DC 1A

Hochstromoption:

8-12VAC/DC 2A

Versorgungsspannung: 8-12VAC/DC typ. 1W

Betriebstemperatur: -40°C bis +70°C

max. Luftfeuchtigkeit: 85% ohne Betauung

Abmessungen:

30x20x16mm (LxHxT)

Gewicht:

ca. 15g
