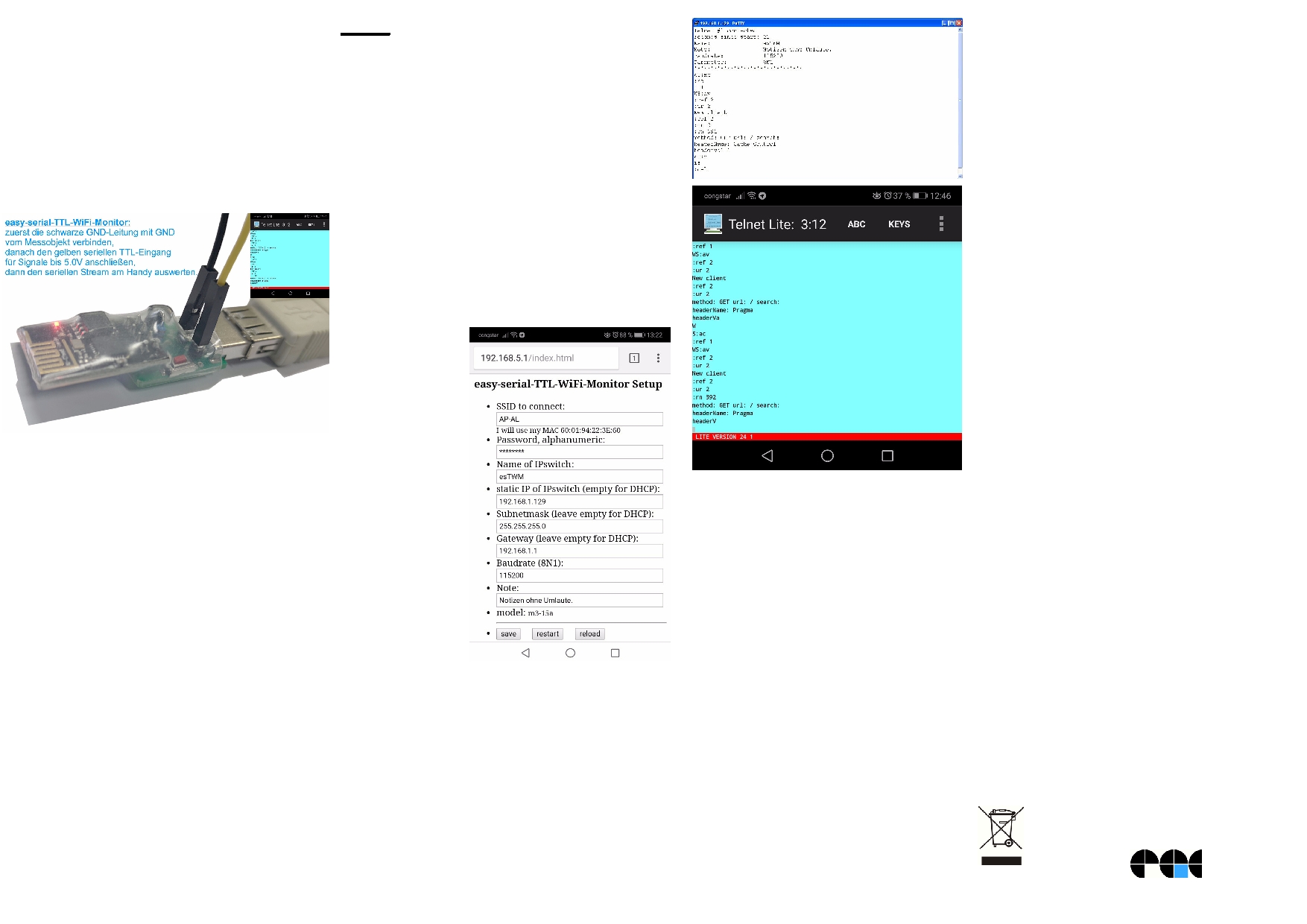

Firmware „m3-15a“, Dokumentationsstand 14.05.18
easy-serial-TTL-WiFi-Monitor
ist ein seriell-WLAN-Konverter, welcher
die Daten an seinem seriellen TTL-Ein-
gang erfasst und per WLAN an einen Tel-
net-Client ausgibt, der mehr oder weniger
weit entfernt auf einem Handy/Tablet/PC
läuft. Das Messmodul kann von einem
USB-Ladeadapter oder einer USB-Power-
bank versorgt werden und ist ein universell
einsetzbares Messgerät.
Lieferumfang:
• easy-serial-TTL-WiFi-Monitor
(ohne Anbauteile)
Inhalt
1. Inbetriebnahme
2. Technische Daten
3. CE-Erklärung
1.Inbetriebnahme
Der easy-serial-TTL-WiFi-Monitor wird mit ei-
nem Handy / Tablet / Notebook (iOS / Android /
WIN) über einen Browser konfiguriert. Dazu ist
nach Anlegen der Versorgungsspannung der
rote Taster gedrückt zu halten bis die blaue
LED kurz AN geht und der easy-serial-TTL-
WiFi-Monitor arbeitet nach typ. 30s als Hot-
Spot mit der SSID „easy-serial-TTL-WiFi-Moni-
tor Setup“. Melden Sie sich dort mit dem Pass-
wort 12345678 an und unter 192.168.5.1 ist das
Setup verfügbar.
Mit den Eingaben
aus dem Setup loggt
sich der easy-serial-
TTL-WiFi-Monitor
nach einem erneu-
ten PowerOn am Ac-
cess Point (AP) ein.
Während dem Login
blinkt die blaue LED
und leuchtet bei er-
folgreichem Einlog-
gen am AP.
Nun kann man sich
mit einem Telnet-Cli-
ent unter Android/
iOs/Linux/Windows,
z.B. putty, auf der
IP-Adresse
192.168.1.129 und
Port 23 einloggen und den Datenverkehr am
seriellen Eingang des easy-serial-TTL-WiFi-
Monitor sehen. Dazu ist zuerst der Steckpin mit
dem schwarzen Kabel mit dem Ground des
Messobjektes zu verbinden und danach der
gelbe Steckpin mit dem zu messenden seriel-
len-TTL-Ausgang mit einem Spannungspegel
von 1.7V bis max. 5.0V, eine höhere Spannung
könnte/wird den easy-serial-TTL-WiFi-Monitor
beschädigen!
Mit Telnet-Clients wie z.B. Putty können die Da-
ten auch in eine Datei geloggt werden.
2. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für 10.000 Schreibzyklen ausgelegt.
3. CE-Erklärung
Der easy-serial-TTL-WiFi-Monitor entspricht in
seinen Bauarten bei bestimmungsgemäßer
Verwendung den einschlägigen EG-Richtlinien.
Die vollständige Erklärung liegt auf unserer Ho-
mepage und kann auch per Fax oder Brief an-
gefordert werden.
Weitere Fragen und Antworten finden Sie
unter: www.SMS-GUARD.org/dfuaips.htm
WLAN
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle: tcp, ping
serieller Eingang:
für TTL-Pegel bis 5.0V
Versorgungsspannung: +5V über USB-Stecker
Leistungaufnahme: 1 Watt, typisch
Betriebstemperatur: -25°C bis +50°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
56x15x12mm (LxBxH)
Gewicht:
ca. 4g
