Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten und die für Ihren Einsatzzweck geltenden Vorschriften. Die Alarmierung per mail benötigt eine störungsfreie Netzanbindung.
Technische Änderungen und Irrtum vorbehalten
.
www.SMS-GUARD.org
model m3-61a, Dokumentationsstand 10.12.20

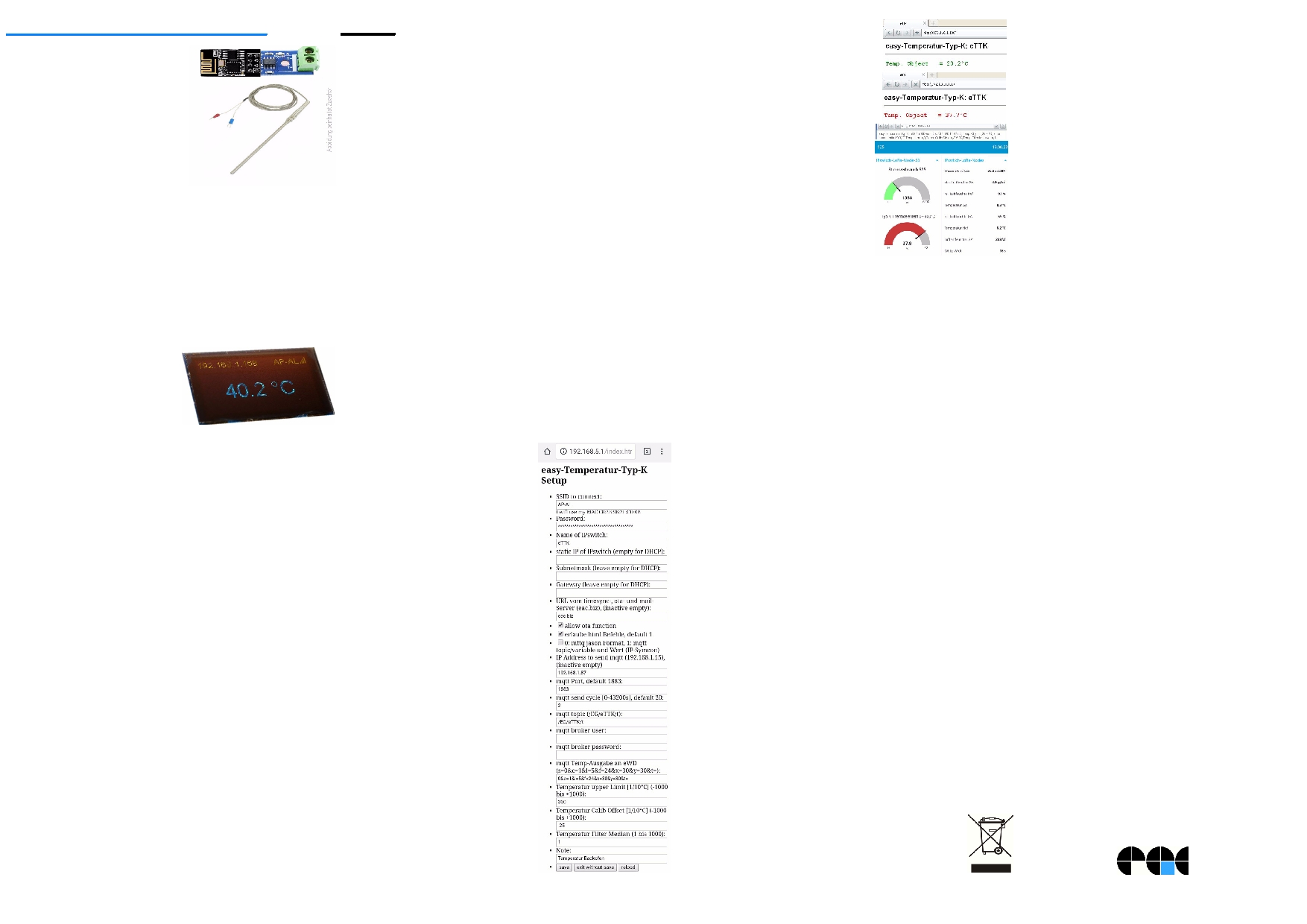

easy-Temperatur-Typ-K „eTTK“
Am eTTK kann ein „Thermo-
element Typ K“ angeschlos-
sen werden mit einem
Messbereich von 0 bis
1200°C bei einer Auflösung
von 0.25K und einer typ. Ge-
nauigkeit +/-2K. Der Tempe-
raturwert kann im Setup
kalibriert und gefiltert werden.
Das eTTK misst die Temperatur alle 3 Sekun-
den und stellt diese als Web-Page dar, mit Far-
bumschlag bei einer Grenzwertüberschreitung,
z.B. GRÜN für unter 37.5°C und ROT darüber.
Ebenso stehen die Messwerte im csv-Format
zur Verfügung und per
MQTT
. Hier kann das
eTTK die Messdaten auch an ein easy-WiFi-
Display senden zur Direktanzeige im Sekun-
dentakt. Über MQTT gelangen die Daten in das
kostenfreie FHEM, Mosquit-
to, Node-Red, InfluxDB,
Grafana, AllThinksTalk-Ma-
ker ATTM, sowie IP-Sym-
con, HomeMatic, usw.
Schnell installiert und einfach in der Anwen-
dung ! Geeignet zum Nachrüsten für Backofen,
Grill oder Abgasmessungen an Heizungen.
Lieferumfang:
• easy-Temperatur-Typ-K WiFi Modul
• graues IP54 Gehäuse, ca. 90x42x42mm
Zubehör:
• „Thermoelement Typ K“ in verschiedenen
Ausführungen
• Hutschienennetzteil +5V
• Spannungsregler 8-12V nach +5VDC
• Spannungswandler 8-24V nach +5VDC
• USB-B-micro-Stecker 5p +5VDC
• Hutschienenadapter 35mm
• Klappferrit zur Entstörung der Zuleitung
Inhalt
1. Installation
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Installation
Das eTTK benötigt eine Versorgungsspannung
von +5VDC mit bis zu 200mA aus einem USB-
Steckernetzteil, USB-Powerbank oder über die
Schraubklemmen aus einem optionalen Span-
nungswandler mit 12V- oder 24V nach 5V.
2.Inbetriebnahme
Das eTTK wird mit einem Handy / Tablet / No-
tebook (iOS / Android / WIN) über einen Brow-
ser konfiguriert. Wenn sich das eTTK nicht beim
Access Point „AP“ einloggen kann stellt er sich
für 30s als lokaler Hotspot zur Verfügung mit
der SSID „easy-Mail-Alarm-WiFi Setup“, die
blaue LED blitzt 2x pro Sekunde kurz auf. Mel-
den Sie sich dort mit dem Passwort 12345678
an. Fragt das Handy ob diese „Verbindung
ohne Internetzugang“ abgebro-
chen werden soll, so ist dies zu
verneinen. Unter 192.168.5.1
kann nun das Setup mit einem
Browser aufgerufen werden. Es
ist die SSID eines lokalen AP mit
dem dazugehörigen Passwort
einzugeben. Mit den Eingaben
aus dem Setup loggt sich das
eTTK nach einem erneuten
PowerOn am AP ein und die
blaue LED blitzt alle 3 Sekunden
kurz auf, solange die Funkan-
bindung steht. Mit einem Brow-
ser kann nun die Webseite des
eTTK geöffnet werden. Bei einer
automatischen Zuweisung der
IP-Adresse per DHCP ist diese
mit einem LAN-Scanner oder ei-
ner Fritz!box auszulesen oder,
sofern unterstützt, unter dem im
Setup eingetragenen Namen
und angehängtem .local, hier:
http://eTTK.local
Die Daten stehen auch als
csv.html (comma separeted valu-
es) zur Verfügung, zur einfachen
Datenübernahme in Automations-
systeme:
http://192.168.1.180/csv.html
Ebenso können die Daten mit
MQTT
verteilt und visualisiert
werden:
https://www.sms-guard.org/downloads/
App-MQTT.pdf
Die MQTT-Variablen lauten
(sie-
he auch csv.html)
: to, tu, tul, li, tc, tf.
Mit
http://192.168.1.129/?setup=1
wird das Setup als WiFi-Hotspot
gestartet, welches sich nach 1min ohne Einga-
be beendet. Wird 3s nach Anlegen der Versor-
gungsspannung der Setup-Taster gedrückt:
1x Setup Hotspot wird gestartet
3x loggt sich bei einem Accespoint ein mit der
ssid AP-IPs und dem Passwort 12345678
und der IP-Adresse 192.168.1.1. Das eTTK
hat die statische IP 192.168.1.129.
Das eTTK kennt folgende html-Befehle:
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Das eTTK entspricht in seinen Bauarten bei be-
stimmungsgemäßer Verwendung den einschlä-
gigen EG-Richtlinien.Die vollständige Erklärung
liegt auf unserer Homepage und kann auch per
Fax oder Brief angefordert werden.
Weitere Fragen und Antworten finden Sie
unter: www.SMS-GUARD.org/dfuaips.htm
cbhtm erlaube html-Befehle, Abfrage mit ?cbhtm=?
nam ?nam=eTTK, Abfrage mit ?nam=?
mi
?mi=0, mqtt im json Format
mqtt Abfrage mqtt - Parameter, ?mqtt=?
mip
IP oder url mqtt Broker, ?mip=192.168.1.99
mpo Port mqtt Broker ?mpo=1883
mpu mqtt publish topic, z.B: ?mpu=/
mta mqtt Sendezyklus [s], z.B.: ?mta=2
mtl mqtt Empfangs-Loop [ms], ?mtl=1000
mus mqtt user, ?mus=myUserName
mpw mqtt Passwort, ?mpw=myPasswort
eWD ?eWD=s=0_c=1_f=24_x=30_y=30_t=
tu
Temp. upper Limit [1/10°C], ?tu=375, ?tu=?
tc
Temp. Calib [1/10°C], ?tc=-35,? tc=?
tf
Temp. Filter Mittelwert, ?tf=10, ?tf=?, ein
100nF Kondensator parallel zum Thermoele-
ment reduziert auch Mess-Schwankungen
ntz
Notiz, z.B. ?ntz=EG, Messraum 3, ?ntz=?
v
Abfrage version ?v=?
setup startet setup mit ?setup=1
ota
over the air update ?ota=1, sofern im SETUP
ota-Server eingetragen und freigegeben
WLAN WiFi
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle: tcp, ping, udp, mqtt, mDNS
Versorgungsspannung: +5 bis +6VDC / 200mA
Sensor:
„Thermoelement Typ K“
Betriebstemp.WiFi: -40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Schraubklemmen: für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Abmessungen:
55x15x12mm (LxBxH)
Gewicht:
ca. 8g
