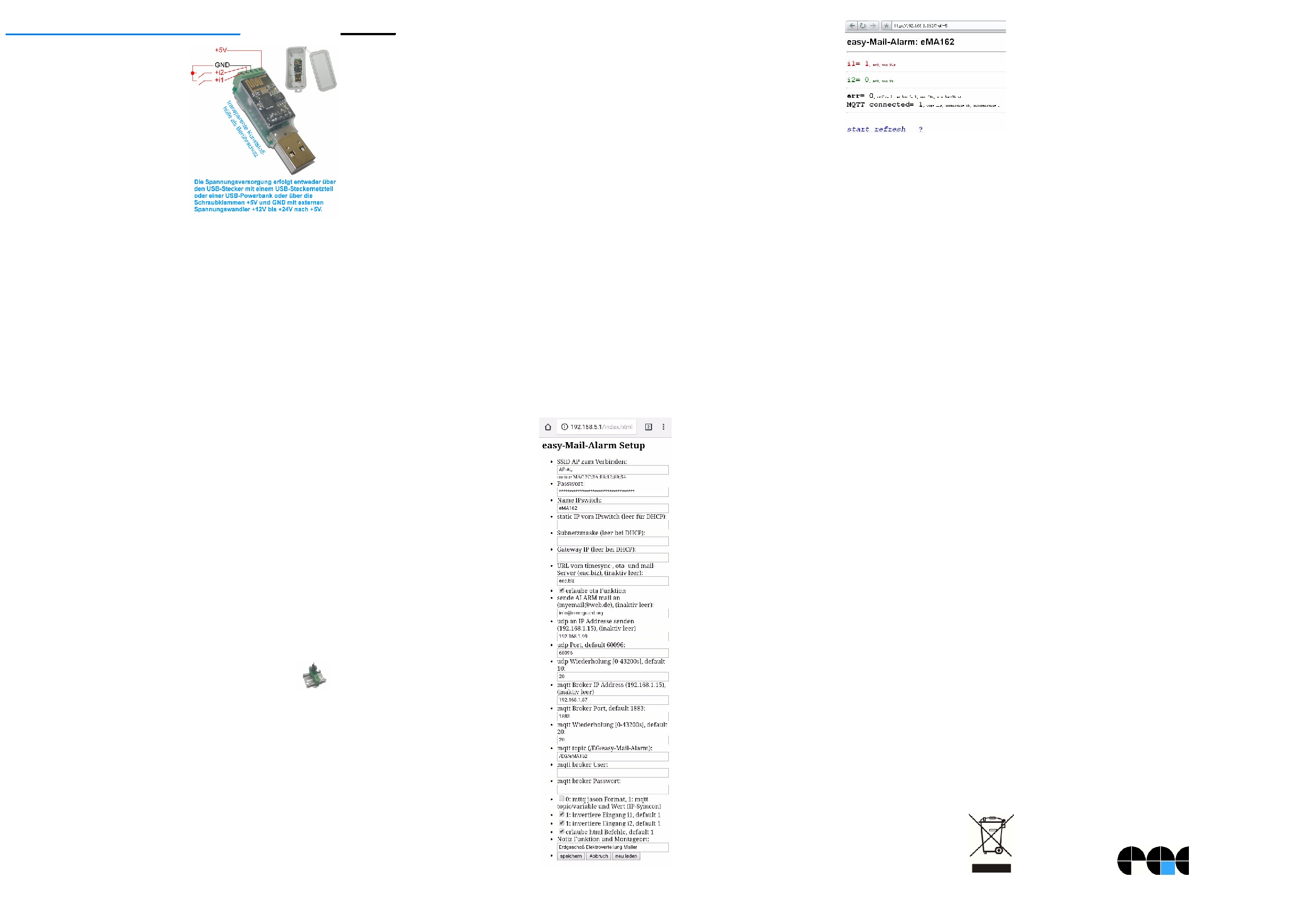

Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten und die für Ihren Einsatzzweck geltenden Vorschriften. Die Alarmierung per mail benötigt eine störungsfreie Netzanbindung.
Technische Änderungen und Irrtum vorbehalten
.
www.SMS-GUARD.org
model m3-51a, Dokumentationsstand 16.06.20
easy-Mail-Alarm-WiFi „eMA“
Am eMA können mail-Alarme
ausgelöst werden über 2 Ein-
gänge an Schraubklemmen
oder ganz universell per
html_Befehl. Der Status wird
über WiFi zur Verfügung ge-
stellt als Homepage, per
csv.html,
MQTT
und dem
IPswitch-Filesystem „IPsFs“
zur weiteren Verarbeitung mit
dem kostenfreien FHEM,
Mosquitto, Node-Red, InfluxDB, Grafana, All-
ThinksTalk-Maker ATTM, sowie IP-Symcon,
HomeMatic, usw. Es können bis zu
10 mails pro
Tag an Ihr Smartphone
versendet werden, bei
Änderungen an den Eingängen mit einem Min-
destabstand von 10min, als html-Befehl ohne
Zeitbegrenzung. Mails per html können auf dem
Smartphone als Link zur Alarmierung hinterlegt
werden zur manuellen Alarmierung oder von
anderen Automatisationssystemen. Ebenso
kann der Störkontakt einer alten Kühltruhe mit
einem Eingang direkt verbunden werden oder
der Störkontakt einer Heizung oder einfach nur
ein Bimetallschalter als Temperaturüberwa-
chung.
Schnell installiert und einfach in der Anwen-
dung !
Lieferumfang:
• easy-Mail-Alarm-WiFi in Kunststoffhülle
• graues IP54 Gehäuse, ca. 90x42x42mm
Zubehör:
• Spannungsregler von +8-12V nach +5V
• Spannungswandler von +8-24V nach +5V
• Klappferrit zur Entstörung der Zuleitung
Inhalt
1. Installation
2. Inbetriebnahme
3. mail Versand per html
4. Technische Daten
5. CE-Erklärung
1. Installation
Der eMA benötigt eine Versorgungsspannung
von +5VDC mit bis zu 200mA aus einem USB-
Steckernetzteil, einer USB-Powerbank oder
über die Schraubklemmen aus einem optiona-
len Spannungswandler mit 12V- oder 24V nach
5V .
2.Inbetriebnahme
Der eMA wird mit einem Handy / Tablet / Note-
book (iOS / Android / WIN) über einen Browser
konfiguriert. Wenn sich der eMA nicht beim Ac-
cess Point „AP“ einloggen kann stellt er sich für
30s als lokaler Hotspot zur Verfügung mit der
SSID „easy-Mail-Alarm-WiFi Setup“, die blaue
LED blitzt 2x pro Sekunde kurz
auf. Melden Sie sich dort mit
dem Passwort 12345678 an.
Fragt das Handy ob diese „Ver-
bindung ohne Internetzugang“
abgebrochen werden soll, so ist
dies zu verneinen. Unter
192.168.5.1 kann nun das Setup
mit einem Browser aufgerufen
werden. Es ist die SSID eines lo-
kalen AP mit dem dazugehöri-
gen Passwort einzugeben. Mit
den Eingaben aus dem Setup
loggt sich der eMA nach einem
erneuten PowerOn am AP ein
und die blaue LED blitzt alle 3
Sekunden kurz auf, solange die
Funkanbindung steht. Mit einem
Browser kann nun die Webseite
des eMA mit einem Browser ge-
öffnet werden. Bei einer auto-
matischen Zuweisung der IP-
Adresse per DHCP ist diese mit
einem LAN-Scanner zu ermit-
teln oder an einer Fritz!box aus-
zulesen. Wird an den Eingängen
ein Alarm ausgelöst, wird
dieser auf der Homepage
rot dargestellt und eine mail
versendet.
Die Daten stehen auch als
csv.html (comma separe-
ted values) zur Verfügung,
zur einfachen Datenübernahme in Automati-
onssysteme, wie FHEM, IP-Symcon, HomeMa-
tic, Red-Node, etc. Mit:
http://192.168.1.162/csv.html?hb=5
wird neben der Datenübernahme auch die
Funktion heartbeat auf 5 Minuten gesetzt. Nun
muss immer wieder innerhalb von 5 Minuten
eine Webseite im eMA aufgerufen werden, an-
sonsten erfolgt ein reboot. Der Wertebereich ist
0 und 3-60. 0 ist inaktiv, default 0. Die Funktion
hb kann manche APs davor abhalten die Funk-
verbindung zum eMA wegen Inaktivität zu be-
enden. Auch können die Messdaten direkt an
einen Server per udp gesendet werden:
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Das udp Telegramm ist in der Reihenfolge auf-
gebaut wie die Daten in der selbsterklärenden
csv.html. Auch mit
MQTT
kann visualisiert wer-
den:
https://www.sms-guard.org/downloads/App-MQTT.pdf
Die MQTT-Variablen lauten in1, in2, mailz,
mailconf, vor, von.
Mit
http://192.168.1.162/?setup=1
wird das Setup als WiFi-Hotspot gestartet, wel-
ches sich nach 1min ohne Eingabe beendet.
Mit
?ota=1
wird über den IDB-Server ein „over
the air“ update vorgenommen, welches typ.
30s benötigt.
3. mail Versand per html
Mit
http://192.168.1.162?
mail=ich@ich.de,Betreff,Text
wird eine Mail versendet an „ich@ich.de“ mit
den BETREFF „Betreff“ und dem TEXT „Text“
Ist die mail vom IDB-Server versendet worden
wird auf der Homepage des eMA mailz erhöht
und die Bestätigung (confirmation) mailconf= 1
angezeigt, andernfalls wird das Versenden der
mail vom eMA alle 10min wiederholt.
Der eMA kennt folgende html-Befehle:
4. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
5. CE-Erklärung
Der eMA entspricht in seinen Bauarten bei be-
stimmungsgemäßer Verwendung den einschlä-
gigen EG-Richtlinien.Die vollständige Erklärung
liegt auf unserer Homepage und kann auch per
Fax oder Brief angefordert werden.
Weitere Fragen und Antworten finden Sie
unter: www.SMS-GUARD.org/dfuaips.htm
mail mail=ich@ich.de,Betreff,Alarmtext
hb
heartbeat [min], z.B. ?hb=5
uip
IP udp Server, z.B. ?uip=192.168.1.99
upo Port udp Server, z.B. ?upo=60096
uta
Sendezyklus an udp Server [s], ?uta=10
mqtt Abfrage mqtt - Parameter, ?mqtt=?
mip IP oder url mqtt Broker, mip=192.168.1.99
mpo Port mqtt Broker
mpu mqtt publish topic, z.B: ?mpu=/
mta mqtt Sendezyklus [s], z.B.: ?mta=60
mtl mqtt Empfangs-Loop [ms], ?mtl=1000
mus mqtt user, ?mus=myUserName
mpw mqtt Passwort, ?mpw=myPasswort
mi
mqtt Format 0: json ({„variable“:value,..}
1: Format topic/variable value (IP-Symcon)
ssid ssid AP, z.B. ssid=myFritz!box 7590
inv1 invertiere Eingang i1, z.B. ?inv1=0
inv2 invertiere Eingang i2, z.B. ?inv2=1
ntz
Notiz Info, z.B. Keller Elektroverteilung
setup startet setup mit ?setup=1
ota
over the air update ?ota=1
WLAN WiFi
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle: tcp, ping, udp, mqtt
Versorgungsspannung: +5 bis +6VDC / 200mA
binäre Eingänge:
für potentialfreie Schalter
Betriebstemperatur: -40°C bis +70°C im Gehäuse
max. Luftfeuchtigkeit: 85% ohne Betauung
Schraubklemmen: für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Abmessungen:
55x15x12mm (LxBxH)
Gewicht:
ca. 4g
