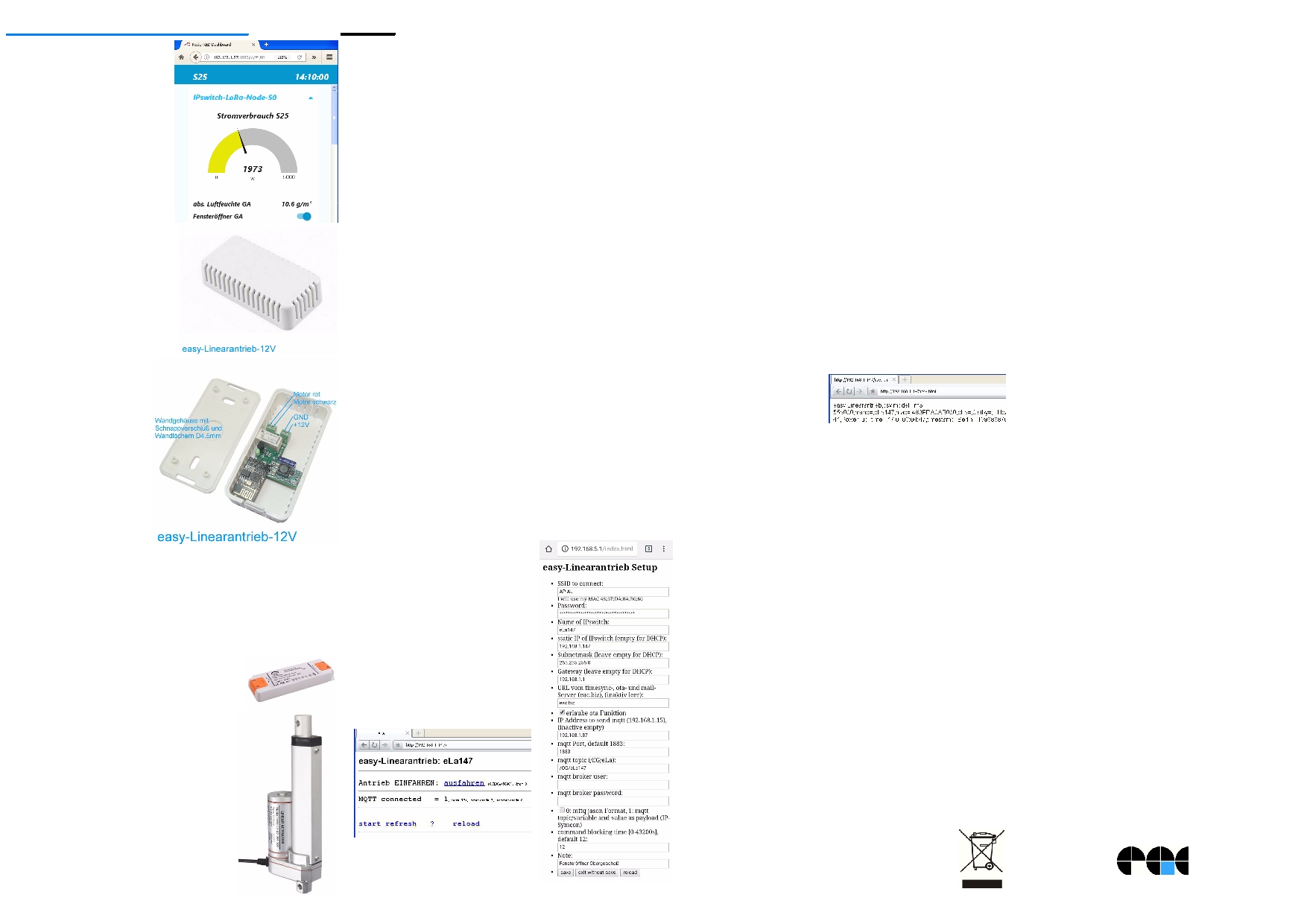

Firmware „m3-55a“, Dokumentationsstand 27.08.20
easy-Linearantrieb-12V „eLa“
Der eLa ermöglicht die
Steuerung eines Linearmo-
tors mit dem Handy ohne
spezielle App. Der eLa ist
per WiFi mit jedem Browser
schaltbar und lässt sich bei
Bedarf mit
MQTT
einfach
an andere Systeme anbin-
den. Damit lässt sich ein
Fenster automatisch öff-
nen, auf Wunsch in Abhän-
gigkeit der Temperatur,
Luftfeuchte, Straßenlärm,
Fluglärm, Wettervorhersa-
ge.
Schnell installiert und ein-
fach in der Anwendung !
Lieferumfang:
• easy-Linearantrieb-12V
• weißes Wandgehäuse
ca. 80x40x20mm (LxBxH)
Zubehör:
• Google: Netzteil LED 12VDC 40W
• Google: Linearmotor 12VDC 750N
Hub 50-1000mm
Inhalt
1. Installation
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Installation
Vor Montage des Gehäuses im sonnenge-
schützten Bereich ist die Signalqualität der
WLAN-Anbindung zum nächsten Access Point
„AP“ zu prüfen. Der eLa benötigt eine Versor-
gungsspannung von +12V, mit der auch der
Motor gespeist wird.
Bitte unbedingt beachten:
Die 4 Schraubklemmen fest anziehen und jedes
Kabel prüfen. Ein loses Kabel wird wegen der
Motorinduktivität Spannungsspitzen erzeugen:
Zerstörungsgefahr!
2.Inbetriebnahme
Der eLa wird mit einem Handy über einen Brow-
ser konfiguriert. Nach Anlegen der Versor-
gungsspannung loggt sich der eLa am lokalen
Access Point ein. Klappt das nicht, stellt sich
der eLa für 30s als lokaler Hotspot zur Verfü-
gung mit der SSID „easy-Linearantrieb Setup“,
die grüne LED blitzt 2x pro Sekunde kurz auf.
Melden Sie sich mit dem Passwort 12345678
an. Unter 192.168.5.1 kann nun das Setup mit
einem Browser aufgerufen werden. Es ist die
SSID eines lokalen AP mit dem
dazugehörigen Passwort einzu-
geben. Mit den Eingaben aus
dem Setup loggt sich die eLa
nach einem erneuten PowerOn
am AP ein und die grüne LED
blitzt alle 3 Sekunden kurz auf,
solange die Funkanbindung
steht.
Der Linearmotor ist nun auf der
Mainpage des eLa schaltbar:
Nun ist die Zeit zu messen, die der eLa zum
Einfahren und zum Ausfahren benötigt, bei un-
serem Model mit einem Hub von 100mm bei bis
zu 750N dauert das 10s. Messungen an der
Stromaufnahme des Motors ergaben ca. 0.7A,
somit gut für das Relais auf dem eLa mit 2A
Kontaktbelastbarkeit. Fährt jedoch der Arm ge-
gen ein Hindernis oder wird während des Fah-
rens umgeschaltet, steigt die Stromaufnahme
auf 3A. Bei einer Befehlsblockade von 12s wird
erst nach 12s ein neuer Fahrbefehl ausgeführt
und somit die erhöhte Stromaufnahme umgan-
gen. Mit:
http://192.168.1.147/?bb=12
wird die Be-
fehlsblockade ins EEPROM geschrieben.
Will man die Daten loggen und grafisch aufbe-
reiten, können die Messdaten an einen Server
per
MQTT
gesendet werden:
https://www.sms-guard.org/downloads/App-MQTT.pdf
die MQTT-Variable lautet: eLa, tog.
Mit:
http://192.168.1.147/csv.html?hb=5
wird neben der Daten-
übernahme auch die
Funktion heartbeat auf 5
Minuten gesetzt. Nun muss immer wieder inner-
halb von 5 Minuten eine Webseite im IPs aufge-
rufen werden, ansonsten erfolgt ein reboot. Der
Wertebereich ist 0 und 3-60. 0 ist inaktiv, default
0. Die Funktion hb kann manche APs davor ab-
halten die Funkverbindung zum IPs wegen In-
aktivität zu beenden.
Mit
http://192.168.1.147/?setup=1
wird das Setup gestartet und nach 5min Inakti-
vität automatisch beendet.
Mit
http://192.168.1.147/?ota=1
kann ein Update
über’s Internet ausgeführt werden.
Mit
192.168.1.147/?mqtt=?
erhält man eine kurze
Beschreibung des jeweiligen Befehls:
html, nam, ntz, lr, bb, mqtt, mip, mpo, mpu, mus, mpw, mi, idb,
cbota, ota, setup, reboot
.
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der eLa entspricht in seinen Bauarten bei be-
stimmungsgemäßer Verwendung den einschlä-
gigen EG-Richtlinien.Die vollständige Erklärung
liegt auf unserer Homepage und kann auch per
Fax oder Brief angefordert werden.
Weitere Fragen und Antworten finden Sie
unter: www.SMS-GUARD.org/dfuaips.htm
WLAN WiFi
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle: tcp, ping, mqtt
Relais Schaltstrom: 2A
Versorgungsspannung: +12VDC / 1W
Stromaufnahme Motor: 0W im Stillstand
6W im Fahrbetrieb
30W bei Blockade oder
Umkehr in voller Fahrt
Betriebstemperatur: -40°C bis +70°C im
Gehäuse, die Eigenerwär-
mung durch Dissipationslei-
stung lässt niedrigere
Außentemperaturen zu.
max. Luftfeuchtigkeit: 85% ohne Betauung
Schraubklemmen: für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Abmessungen:
90x42x42m (LxBxH)
Gewicht:
ca. 80
