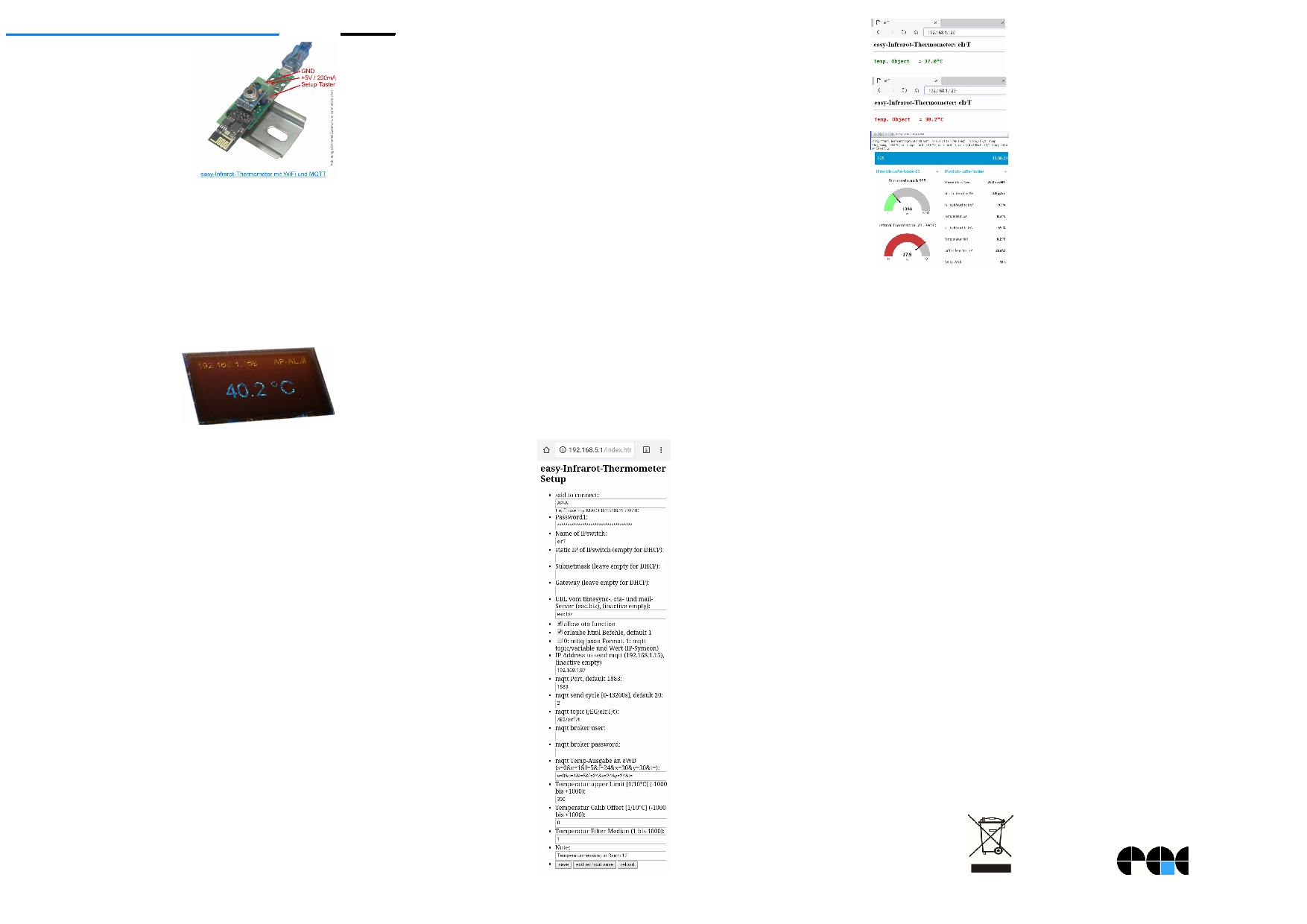

Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten und die für Ihren Einsatzzweck geltenden Vorschriften. Die Alarmierung per mail benötigt eine störungsfreie Netzanbindung.
Technische Änderungen und Irrtum vorbehalten
.
www.SMS-GUARD.org
model m3-60a, Dokumentationsstand 10.12.20
easy-Infrarot-Thermometer „eIrT“
Das eIrT beinhaltet ein kon-
taktloses Infrarotthermome-
ter mit einem Messbereich
von -70 bis 380°C bei einer
typ. Auflösung von +/-0.5° und
einem optimalen Messab-
stand von 2-5cm. Für medizi-
nische Zwecke steht auch
eine Genauigkeit von 0.02°C
zur Verfügung bei einem Messabstand von 2-
15cm. Der Temperaturwert kann im Setup kali-
briert und gefiltert werden.
Das eIrT misst die Temperatur 10 x pro Sekun-
de und stellt diese als Web-Page dar, mit Far-
bumschlag bei einer Grenzwertüberschreitung,
z.B. GRÜN für unter 37.5°C und ROT darüber.
Ebenso stehen die Messwerte im csv-Format
zur Verfügung und per
MQTT
. Hier kann das
eIrT die Messdaten auch an
ein easy-WiFi-Display sen-
den zur Direktanzeige im Se-
kundentakt. Über MQTT
gelangen die Daten in das
kostenfreie FHEM, Mosquitto, Node-Red, Influ-
xDB, Grafana, AllThinksTalk-Maker ATTM, so-
wie IP-Symcon, HomeMatic, usw.
Schnell installiert und einfach in der Anwen-
dung !
Lieferumfang:
• easy-Infrarot-Thermometer mit 10cm Kabel
zur Verlängerung des IR-Sensors
Zubehör:
• Hutschienennetzteil +5V
• Spannungsregler 8-12V nach +5VDC
• Spannungswandler 8-24V nach +5VDC
• USB-B-micro-Stecker 5p +5VDC
• Hutschienenadapter 35mm
• Klappferrit zur Entstörung der Zuleitung
Inhalt
1. Installation
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Installation
Das eIrT benötigt eine Versorgungsspannung
von +5VDC mit bis zu 200mA aus einem USB-
Steckernetzteil, USB-Powerbank oder über die
Schraubklemmen aus einem optionalen Span-
nungswandler mit 12V- oder 24V nach 5V.
2.Inbetriebnahme
Das eIrT wird mit einem Handy / Tablet / Note-
book (iOS / Android / WIN) über einen Browser
konfiguriert. Wenn sich Das eIrT nicht beim Ac-
cess Point „AP“ einloggen kann stellt er sich für
30s als lokaler Hotspot zur Verfügung mit der
SSID „easy-Mail-Alarm-WiFi Setup“, die blaue
LED blitzt 2x pro Sekunde kurz auf. Melden Sie
sich dort mit dem Passwort 12345678 an. Fragt
das Handy ob diese „Verbindung ohne Internet-
zugang“ abgebrochen werden
soll, so ist dies zu verneinen.
Unter 192.168.5.1 kann nun das
Setup mit einem Browser aufge-
rufen werden. Es ist die SSID ei-
nes lokalen AP mit dem
dazugehörigen Passwort einzu-
geben. Mit den Eingaben aus
dem Setup loggt sich Das eIrT
nach einem erneuten PowerOn
am AP ein und die blaue LED
blitzt alle 3 Sekunden kurz auf,
solange die Funkanbindung
steht. Mit einem Browser kann
nun die Webseite des eIrT ge-
öffnet werden. Bei einer auto-
matischen Zuweisung der IP-
Adresse per DHCP ist diese mit
einem LAN-Scanner oder einer
Fritz!box auszulesen oder, so-
fern unterstützt, unter dem im
Setup eingetragenen Namen
und angehängtem .local, hier:
http://eIrT.local
Die Daten stehen auch als
csv.html (comma separeted va-
lues) zur Verfügung, zur einfa-
chen Datenübernahme in
Automationssysteme:
http://192.168.1.129/csv.html
Ebenso können die Daten mit
MQTT
verteilt und visualisiert
werden:
https://www.sms-guard.org/downloads/
App-MQTT.pdf
Die MQTT-Variablen lauten
(sie-
he auch csv.html)
: to, tu, tul, li, tc, tf.
Mit
http://192.168.1.129/?setup=1
wird das Setup als WiFi-Hotspot
gestartet, welches sich nach
1min ohne Eingabe beendet. Wird 3s nach An-
legen der Versorgungsspannung der Setup-Ta-
ster gedrückt:
1x Setup Hotspot wird gestartet
3x loggt sich bei einem Accespoint ein mit der
ssid AP-IPs und dem Passwort 12345678
und der IP-Adresse 192.168.1.1, das eIrT
hat die statische IP 192.168.1.129.
Das eIrT kennt folgende html-Befehle:
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Das eIrT entspricht in seinen Bauarten bei be-
stimmungsgemäßer Verwendung den einschlä-
gigen EG-Richtlinien.Die vollständige Erklärung
liegt auf unserer Homepage und kann auch per
Fax oder Brief angefordert werden.
Weitere Fragen und Antworten finden Sie
unter: www.SMS-GUARD.org/dfuaips.htm
cbhtm erlaube html-Befehle, Abfrage mit ?cbhtm=?
nam nam=eIrT, Abfrage mit ?nam=?
mi
mi=0, mqtt im json Format
mqtt Abfrage mqtt - Parameter, ?mqtt=?
mip
IP oder url mqtt Broker, mip=192.168.1.99
mpo Port mqtt Broker
mpu mqtt publish topic, z.B: ?mpu=/
mta mqtt Sendezyklus [s], z.B.: ?mta=2
mtl mqtt Empfangs-Loop [ms], ?mtl=1000
mus mqtt user, ?mus=myUserName
mpw mqtt Passwort, ?mpw=myPasswort
eWD eWD=s=0_c=1_f=24_x=30_y=30_t=
tu
Temp. upper Limit [1/10°C], tu=375, tu=?
tc
Temp. Calib [1/10°C], tc=-35, tc=?
tf
Temp. Filter Mittelwert, tf=10, tf=?
ntz
Notiz, z.B. EG, Messraum 3, ?ntz=?
v
Abfrage version ?v=?
setup startet setup mit ?setup=1
ota
over the air update ?ota=1
WLAN WiFi
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle: tcp, ping, udp, mqtt, mDNS
Versorgungsspannung: +5 bis +6VDC / 200mA
Messbereich IrT::
-70°C bis +380°C
Umgebungsstempera-
tur IR-Sensor-Kopf:
-40°C bis +125°C
Betriebstemp.WiFi: -40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Schraubklemmen: für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Abmessungen:
55x15x12mm (LxBxH)
Gewicht:
ca. 8g
