Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten und die für Ihren Einsatzzweck geltenden Vorschriften. Die Alarmierung per mail benötigt eine störungsfreie Netzanbindung.
Technische Änderungen und Irrtum vorbehalten
.
www.SMS-GUARD.org
model m3-57a, Dokumentationsstand 10.12.20

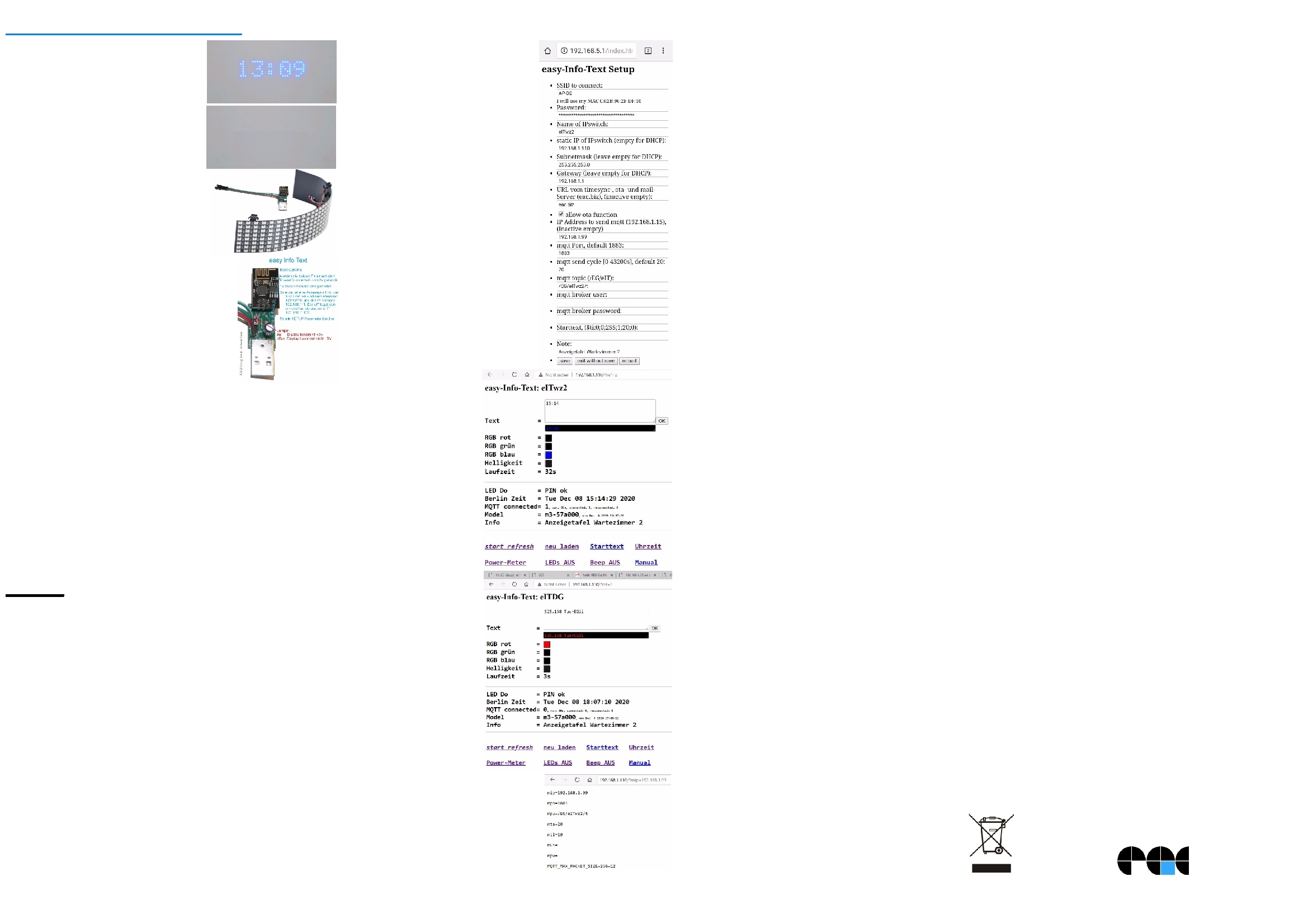

easy-Info-Text „eIT“ mit WiFi
Der eIT ist eine helle LED-Matrix,
die durch Tapeten und geputzte
Oberfächen leuchtet. Die Hellig-
keit ist von 0-100% einstellbar
und liegt bei der Tapete bei 20%.
Der Anzeigetext kann mit einem
Browser oder automatisch per
HTML oder
MQTT
übergeben
werden. So können neben der
Uhrzeit beliebige Sensordaten
und Alarmtexte in allen RGB-Far-
ben dargestellt werden, wie den
Energieverbrauch, „Wasser im
Keller“, „Lagertür auf“, „Bewegung im
Lager“, usw.
Ebenfalls kann der eIT in einem Bil-
derrahmen befestigt werden, hinter
einem halbdurchlässigen Spiegel
oder einfach in ein Regal gestellt wer-
den.
Lieferumfang:
• easy-Info-Text mit Kabel für die Matrix und
USB-Stecker für die Spannungsversorgung
• LED-Matrix 320mm x 80mm x 3mm
Zubehör:
• USB-Powerbank
• Klappferrit zur Entstörung der Zuleitung
• low Power easy-MQTT-Broker
Inhalt
1. Installation
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Installation
Der eIT benötigt eine Versorgungsspannung
von +5VDC mit bis zu 500mA aus einem USB-
Steckernetzteil oder einer USB-Powerbank.
2.Inbetriebnahme
Der eIT wird mit einem Handy / Tablet / Note-
book (iOS / Android / WIN) über einen Browser
konfiguriert. Wenn sich der eIT nicht beim Ac-
cess Point „AP“ einloggen kann stellt er sich für
30s als lokaler Hotspot zur Ver-
fügung mit der SSID „easy-Info-
Text Setup“, die blaue LED blitzt
2x pro Sekunde kurz auf. Mel-
den Sie sich dort mit dem Pass-
wort 12345678 an. Fragt das
Handy ob diese „Verbindung
ohne Internetzugang“ abgebro-
chen werden soll, so ist dies zu
verneinen. Unter 192.168.5.1
kann nun das Setup mit einem
Browser aufgerufen werden. Es
ist die SSID eines lokalen AP mit
dem dazugehörigen Passwort
einzugeben. Mit den Eingaben
aus dem Setup loggt sich der
eIT nach einem erneuten Powe-
rOn am AP ein und die blaue
LED blitzt alle 3 Sekunden kurz
auf und zeigt so die
ordnungsgemäße
Funkanbindung zum
AP. Mit einem Browser
kann nun die Webseite
des eIT geöffnet wer-
den. Bei einer automa-
tischen Zuweisung der
IP-Adresse per DHCP
ist diese mit einem
LAN-Scanner oder ei-
ner Fritz!box auszule-
sen oder, sofern
unterstützt, unter dem
im Setup eingetrage-
nen Namen und ange-
hängtem .local, hier:
http://eITwz2.local
Ebenso kann der Info-
text per
MQTT
an den
eIT übergeben werden.
Mit
http://192.168.1.110/
?setup=1
wird das Setup als WiFi-Hotspot
gestartet, welches sich nach
1min ohne Eingabe beendet.
Der eIT kennt folgende html-Befehle:
Will man den Stromverbrauch darstellen, so
kann dieser entweder per MQTT oder per html
an den eIT übertragen werden. Es kann aber
auch bei MQTT unter mpu der topic eines mqtt
Stromzähler eingetragen werden (IPswitch-S0-
WiFi, IPswitch-S0m-WiFi, IPswitch-2xS0-WiFi,
IPswitch-2xS0+-WiFi, IPswitch-8xS0-WiFi,
usw.). Weitere Doku:
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
Für die Montage hinter einer Tapete ist bei einer
Gipskartonwand ein entsprechender Ausbruch
herzustellen. Der eIT ist darin zu befestigen und
mit Spannung zu versorgen. 3cm größer umlau-
fend zum Ausbruch ist eine dünne Acrylschei-
be, wie von einer Gesichtsschutzmaske, zu
verkleben. Der eiT muss mit seinen LEDs von
hinten möglichst nah und flächig an dieser
Scheibe anliegen. Vor dem Aufleimen der Ta-
pete ist eine Leuchtprobe vorzunehmen. Rauh-
fasertapeten mit sehr großen Holzfasern trüben
die Durchleuchtung und lassen die LED-Matrix
unscharf erscheinen. Bei glatten Tapeten,
selbst mit Deckfarbe und Innenputz, ist die
LED-Matrix bereits bei 20% Helligkeit gut zu er-
kennen.
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der eIT entspricht in seinen Bauarten bei be-
stimmungsgemäßer Verwendung den einschlä-
gigen EG-Richtlinien.Die vollständige Erklärung
liegt auf unserer Homepage und kann auch per
Fax oder Brief angefordert werden.
Weitere Fragen und Antworten finden Sie
unter: www.SMS-GUARD.org/dfuaips.htm
nam
nam=eIT, Abfrage mit ?nam=?
mqtt
Abfrage mqtt - Parameter, ?mqtt=?
mip
IP oder url mqtt Broker, mip=192.168.1.99
mpo
Port mqtt Broker
mpu
mqtt publish topic, z.B: ?mpu=/EG/eWDwz2/t
mta
mqtt Sendezyklus [s], z.B.: ?mta=20
mtl
mqtt Empfangs-Loop [ms], ?mtl=1000
mus
mqtt user, ?mus=myUserName
mpw
mqtt Passwort, ?mpw=myPasswort
t
Text time t=$ti;0;0;255;1;20;40
Parameter P:
P1 „$ti“ Platzhalter für Uhrzeit
P1 „Alarm Keller“ Fließtextanzeige „Alarm Keller“
P2 RGB-Farbe rot 0-255, hier 0, bei 255 wird
am Browser ein Warnton ausgegeben
P3 RGB-Farbe grün 0-255, hier 0
P4 RGB-Farbe blau 0-255, hier 255
P5 Helligkeit RGB 0-100, hier 1
P6 Geschwindigkeit Fließtext, hier 20ms
P7 Lebenszeit Text, hier 40s
wird ein Parameter leer gelassen, bleibt der alte
Wert des Parameters erhalten
ts
Textanzeige wie t, aber gespeichert im EEPROM
ra
Ruhe Anfang, ra=23 , ab 23:00 LEDs abgeschaltet
re
Ruhe Ende, ra=7 , ab 07:00 LEDs eingeschaltet
ntz
Notiz, z.B. Anzeigetafel Wartezimmer 2, ?ntz=?
v
Abfrage version ?v=?
setup startet setup mit ?setup=1
ota
over the air update ?ota=1
WLAN WiFi
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, ping, udp, mqtt, mDNS
Versorgungsspannung: +5 VDC / 500mA
Betriebstemp.WiFi:
-40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Schraubklemmen:
für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Abmessungen Matrix: 320x80x3mm (BxHxT)
Abmessungen Modul: 55x15x12mm (LxBxH)
Gewicht:
ca. 8g
