model m3-79a, Dokumentationsstand 22.11.22

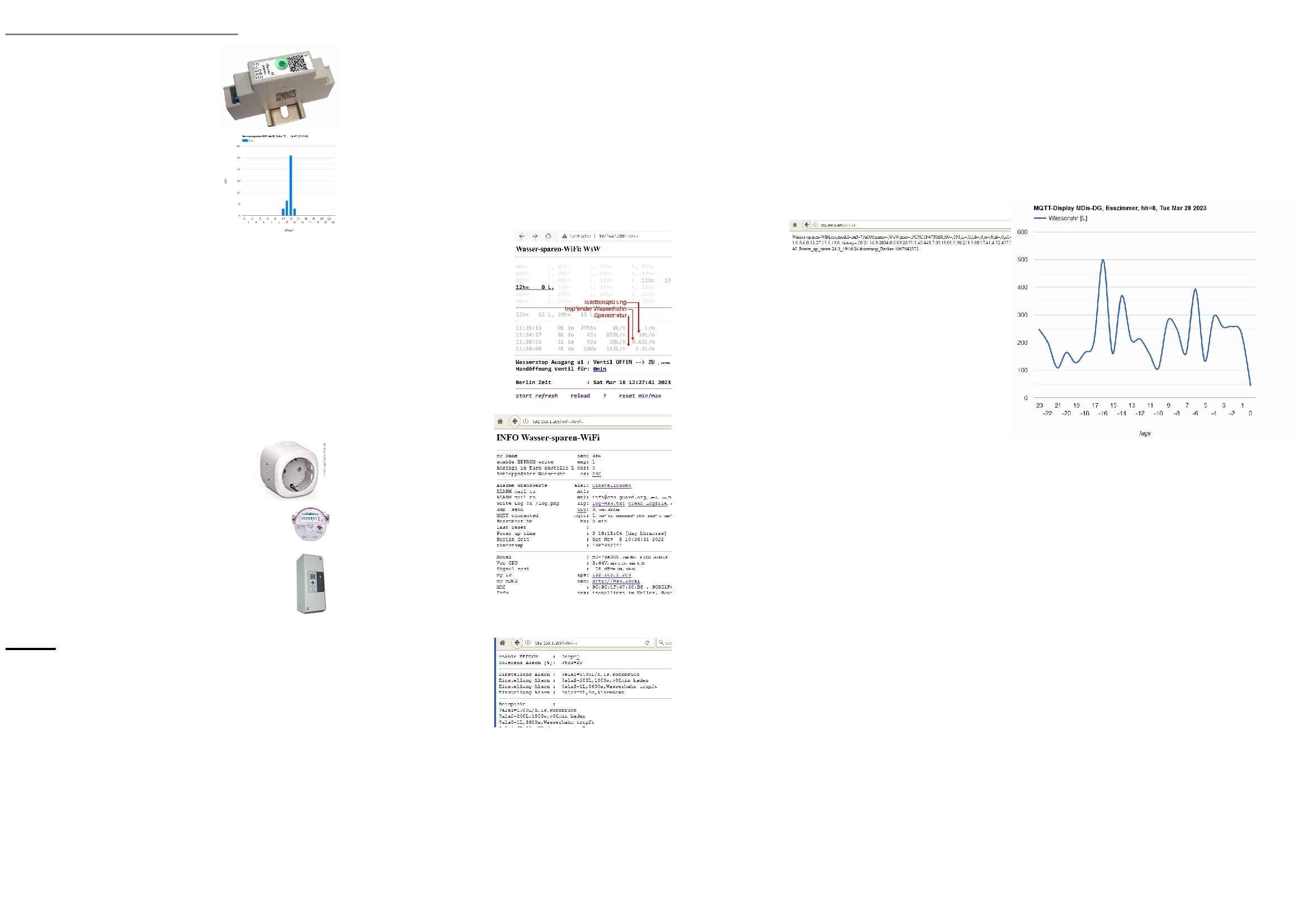

Wasser-sparen-WiFi „WsW“
Bringt den Wasserverbrauch mit
Entnahmen aufs Handy (langes
duschen und Durchflussmenge
des Duschkopfes in Liter/Minute)
oder kann ungewollten Wasser-
verlust stoppen mit einem opt.
Schalter für ein externes Ventil.
Der
WsW arbeitet auch als Dosiergerät,
es kann ein maximaler täglicher
Wasserbrauch in Liter für die Ent-
nahmestelle vorgegeben werden.
Der Wasserverbrauch wird als
übersichtliche Grafik angezeigt. Zur Messung
des Wasserverbrauchs verfügt der WsW über
einen S0-Impulseingang von einer Wasseruhr.
Der WsW verfügt über WiFi, MQTT, IPsFs, csv-
push und versendet bei ALARM mails, Für er-
höhte Sicherheitsanforderungen kann das
HTML-Interface deaktiviert werden und es kann
immer noch per MQTT geschaltet werden.
Lieferumfang:
• Wasser-sparen-WiFi im Hutschienenge-
häuse
Zubehör:
• easy Steckdose mit WiFi und Lei-
stungsmessung
• easy-WiFi-Relais
• Wasseruhren mit S0-Ausgang
• Wandgehäuse für WsW und 12V-Hut-
schienennetzteil
• low Power MQTT-Server
Inhalt
1. Einführung
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Einführung
Zuerst ist der S0-Impulsausgang einer externen
Wasseruhr an die Klemmen „S0i“ und „GND“
des WsW anzuschließen. Danach ist der GND
der Versorgungsspannung anzulegen und zum
Schluß die +12VDC/0.3A.
2. Inbetriebnahme
Der WsW verfügt über ein WiFi-Protected-Set-
up, nach dem powerup ist lediglich der WPS-
Button am lokalen Access-Point „AP“ zu drük-
ken und der WsW loggt sich ein, das dauert
beim 1.mal typ. 3min. Im ordnungsgemäßen
Dauerbetrieb blitzt die grüne LED alle 3 Sekun-
den 1x auf. Unterstützt der AP multicast dyna-
mic name solution „mdns“, so ist der WsW mit
einem Browser unter seinem Namen
http://WsW.local
erreichbar. Die dynamische IP-
Adresse des WsW kann mit einem LAN-Scan-
ner oder am AP (Fritz!box)
ausgelesen werden.
Nun kann die Hauptseite mit
den Entnahmewerten auf-
gerufen werden. Im oberen
Teil ist der stündliche Was-
serverbrauch über 24h zu
sehen und danach die letz-
ten 8 Entnahmezeitpunkte
mit Informationen, die hel-
fen Alarm-Schwellwerte
für den Wasserstop fest-
zulegen.
Mit klick auf „?“ öffnet
sich die Infoseite und
das „EEPROM schrei-
ben“ ist mit klick auf „1“
zu erlauben.
Die „Einstellungen“ sind
zu öffnen, es können 4
Alarmauslösungen vor-
gegeben werden, z.B.:
http://192.168.1.209??ala1=1500L/h,60s,Rohrbruch
Die Schwellwerte sind
von Haushalt zu Haus-
halt sehr unterschiedlich
und müssen behutsam
ermittelt werden.
Wichtig: vorgegebene
Alarmwerte müssen auf ihre tatsächliche Alar-
mauslösung überprüft werden !
Wird ein Schwellwert erkannt, schließt der
WsW seinen potentialfreien Ausgangskontakt
und meldet dies per mqtt, IPsFs, log.php, mail
und zeigt den Alarm auf der Hauptseite rot an.
Der Alarm muss vor einer neuen Auslösung
quittiert werden mit ?qu=1.
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
https://www.sms-guard.org/downloads/App-ipsfs.pdf
https://www.sms-guard.org/downloads/log.php
Über das log-php kann der WsW seine Daten in
das Dateisystem eines PHP-Servers loggen.
Dort stehen die Daten für andere Programme,
wie Excel, FHEM, IP-Symcon, usw. bereit.
Die Messwerte stehen auch als csv.html (com-
ma-separated values) zur Verfügung, zur einfa-
chen Abfrage von anderen Systemen, wie
FHEM, IP-Sym-
con, HomeMatic,
Node-Red...
Der WsW kennt folgende html-Befehle:
Der WsW kann zurückgesetzt werden, indem
der rote Taster neben den Schraubklemme „nc“
innerhalb von 3s nach Anlegen der Versor-
gungsspannung kurz gedrückt wird. Alle Ein-
stellungen werden auf die Werkseinstellungen
zurückgesetzt.
Tipp: vor dem Rücksetzen in separaten Brow-
serfenstern die Einstellungen anzeigen und
später einfach per „copy und paste“ übertragen.
Mit einem MQTT-Display oder einem MQTT-
Diagramm kann der Wasserverbrauch für bis zu
4 Wochen als Grafik abgerufen werden.
eep ?eep=1 enable EEPROM write
nam ?nam=WsW-5, neue mdns nach reboot:
http://WsW-5.local
ips
?ips=192.168.1.209 meine statische IP,leer DHCP
sub ?sub=255.255.255.0 Subnetzmaske, leer DHCP
gtw
?gtw=192.168.1.1 Gateway IP, leer DHCP
idb
?idb=eac.biz für timesync und ota
cbota ?cbota=1 erlaube ota update mit ?ota=1
mto ?mto=me@me.de, Mailadresse für Alarm
mqtt ?mqtt=? Abfrage MQTT-Parameter,die gesendeten
Variablen lauten S0, L, Lph, st, a1, al und zum Set-
o0,o1, wobei o0=1 die html-Seiten unsichtbar macht
mip ?mip=192.168.1.99 IP-Adr. MQTT-Broker
mpo ?mpo=1883 Port MQTT-Broker
mpu ?mpu=/EG/WsW publish topic MQTT-Broker
mta ?mta=20 mqtt Sendezyklus [s]
mus ?mus=myUserName MQTT-Broker
mpw ?mpw=myPasswort MQTT-Broker
mi
?mi=0, mqtt im json Format, ?mi=1 IP-Symcon
uip
ipsfs IP-Adresse Server, uip=192.168.1.99
upo ipsfs udp-Port Server, upo=60096
uta
ipsfs tarif, Sendezyklus[s], uta=10
lip
IP-Adresse Log-Serber, lip=192.168.1.99
wsd IP-Adresse WiFi Steckdose, wsd=192.168.1.210
ntz
?ntz=meine Notizen
hti
?hti=1 html Server invisible, unsichtbar, Vorsicht:
rückgängig nur durch RESET auf Werkszustand
wps ?wps=1 lösche Verbindungsdaten WPS
reboot ?reboot=1 reboot WsW
