model m3-84a, Dokumentationsstand 03.03.23

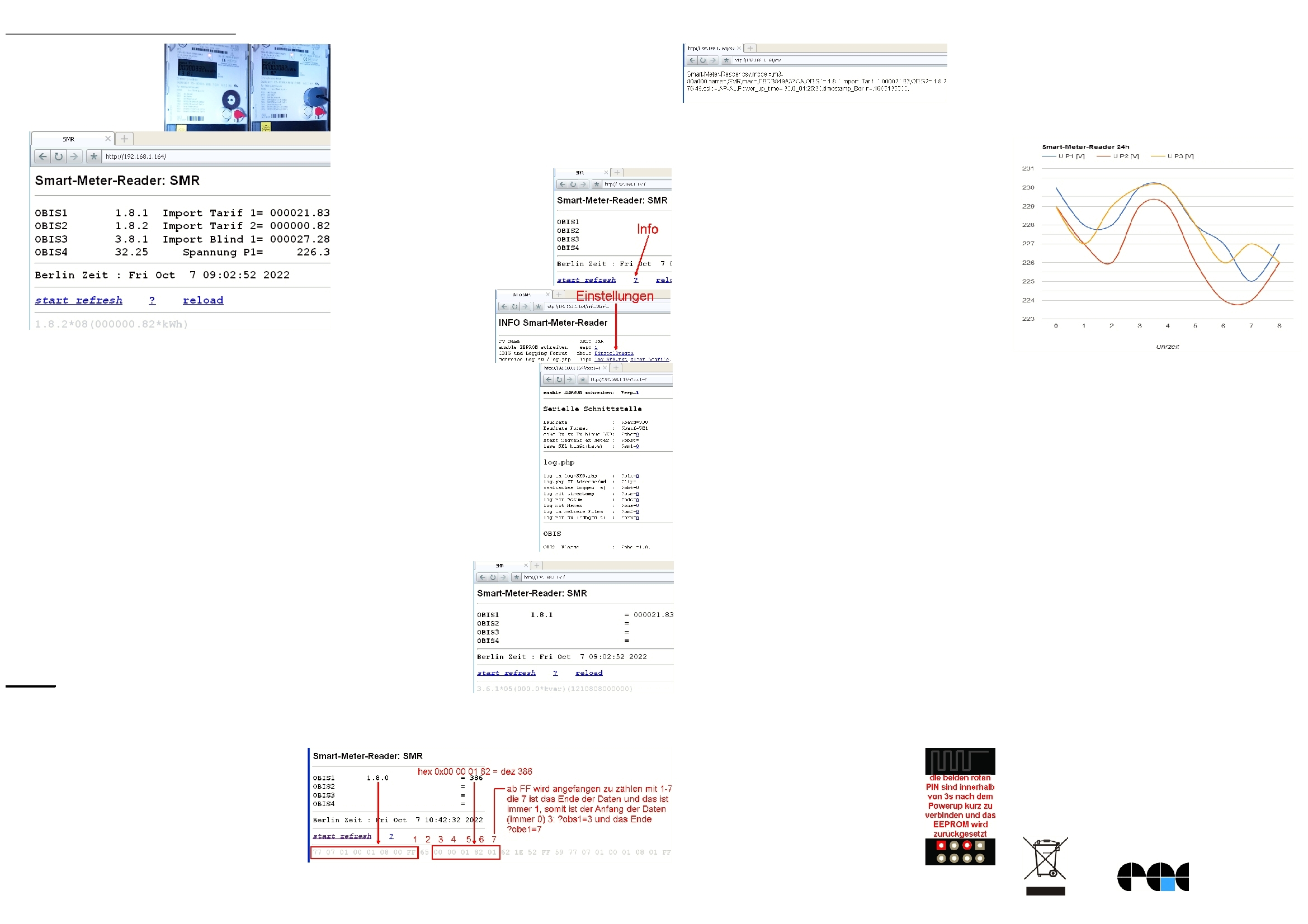

Smart-Meter-Reader „SMR“
Der SMR liest die Ver-
brauchswerte eines
smarten Drehstromzäh-
lers „Dsz“ gemäß IEC
62056-21 (Infrarot-
Schnittstelle) aus und wird dazu auf den Ma-
gnetring des Dsz aufgesetzt. Der SMR stellt
nun per WiFi die erfaßten Daten auf seiner Ho-
mepage und als csv dar. Ebenso können die
Messwerte per
MQTT
versendet werden oder
per udp an das resourensparende IPswitch-Fi-
lesystem „
IPsFs
“. Außerdem kann der SMR die
Daten an eine log.php senden mit vielfältigen
Einstellungen, als Liste (auch für
solar SUNNY
DESIGN
von SMA) und als
Einzelwerte
in eine
RAM-Disk.
Lieferumfang:
• Smart-Meter-Reader inkl. IR-Interface und
USB-Buchse für die Spannungsversorgung
• low Power easy-MQTT-Broker
Inhalt
1. Einführung
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Einführung
Der SMR bezieht seine Versorgungsspannung
von +5VDC/0.3A über ein USB micro 5p Kabel
aus einem USB Steckernetzteil.
2. Inbetriebnahme
Der SMR verfügt über ein WiFi-Protected-Set-
up, nach dem powerup ist lediglich der WPS-
Button am lokalen Access-Point „AP“ zu drük-
ken und der SMR loggt sich ein, das dauert
beim 1.mal typ. 3min. Unterstützt der AP multi-
cast dynamic name solution „mdns“, so ist der
SMR mit einem Browser unter seinem Namen
http://SMR.local
erreichbar. Die dyna-
mische IP-Adresse des SMR kann
mit einem LAN-Scanner ermittelt
oder am AP (Fritz!box) ausgelesen
werden und ist nun erreichbar. Mit
klick auf „?“ öffnet sich die Info und
die „Einstellungen“ sind zu öffnen.
Das „EEPROM schrei-
ben“ ist mit klick auf „1“
zu setzen und die Bau-
drate des Dsz ist einzu-
stellen mit z.B.:
http://192.168.1.164?baud=300
ebenso das Format
?bauf=7E1
,
mit
?sml=0
wird kein binäres SML
gewählt, sondern human reada-
ble ASCII und schließlich eine
OBIS-Kennzahl
?obc1=1.8.1
. Ent-
sprechen die Einstellungen dem
Dsz und ist der SMR richtig auf
den Dsz gesetzt
(meist USB-Buchse
nach oben)
, dann sollten unten in
der Startseite die empfangenen
Telegramme zu se-
hen sein und im Lau-
fe der nächsten
Minute ein OBIS1
Wert.
Sendet der Dsz im bi-
nären SML Format,
dann ist dies zu wählen mit
?sml=1
und mit den
passenden Einstellungen werden die richtigen
Daten angezeigt.
Die Daten können als csv eingelesen werden.
Der SMR kennt weitere html-Befehle:
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Der SMR kann über die Datei:
https://www.sms-guard.org/downloads/log.php
Die log.php ist zu kopieren mit
cp -av log.php log-
<nam>.php
und Werte werden in das Dateisystem
des PHP-Servers in
log-SMR.txt
geloggt. Dort ste-
hen die Daten für andere Programme, wie Ex-
cel, FHEM, IP-Symcon, usw. bereit.
Der SMR kann zurückgesetzt werden.
Dazu ist der aufgesetzte Deckel des
SMR vorsichtig mit einem dünnen Werk-
zeug aufzuhebeln und gemäß Text im
Bild rechts zu verfahren, danach wird ein
Hotspot geöffnet unter 192.168.1.5 mit
dem Passwort 12345678 .
Tipp: vor dem Rücksetzen in separaten Brow-
serfenstern die Einstellungen anzeigen und
später einfach per „copy und paste“ übertragen.
Es können Diagramme abgerufen werden ohne
Datenbank:
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der SMR entspricht in seinen Bauarten bei be-
stimmungsgemäßer Verwendung den einschlä-
gigen EG-Richtlinien.Die vollständige Erklärung
liegt auf unserer Homepage und kann auch per
Brief angefordert werden.
Weitere Fragen und Antworten liegen unter:
www.SMS-GUARD.org/dfuaips.htm#SMR
eep ?eep=1 enable EEPROM write
nam ?nam=SMR-5, neue mdns nach reboot:
http://SMR-5.local und umbenennen log-SMR-5.php
ips
?ips=192.168.1.164meine statische IP,leer DHCP
sub ?sub=255.255.255.0 Subnetzmaske, leer DHCP
gtw
?gtw=192.168.1.1 Gateway IP, leer DHCP
idb
?idb=eac.biz für timesync und ota
cbota ?cbota=1 erlaube ota update mit ?ota=1
mqtt ?mqtt=? Abfrage MQTT-Parameter,die gesendeten
Variablen lauten ob1-4
mip ?mip=192.168.1.99 IP-Adr. MQTT-Broker
mpo ?mpo=1883 Port MQTT-Broker
mpu ?mpu=/EG/SMR publish topic MQTT-Broker
mta ?mta=20 mqtt Sendezyklus [s]
mus ?mus=myUserName MQTT-Broker
mpw ?mpw=myPasswort MQTT-Broker
mi
?mi=0, mqtt im json Format, ?mi=1 IP-Symcon
uip
ipsfs IP-Adresse Server, uip=192.168.1.99
upo ipsfs udp-Port Server, upo=60096
uta
ipsfs tarif, Sendezyklus[s], uta=10
ntz
?ntz=meine Notizen
hti
?hti=1 html Server invisible, unsichtbar, Vorsicht:
rückgängig nur durch RESET auf Werkszustand
wps ?wps=1 lösche Verbindungsdaten WPS
setup ?setup=1 starte Hotspot 192.168.1.5 pwd 12345678
reboot ?reboot=1 reboot SMR
WLAN WiFi
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, ping, mdns, mqtt, ipsfs
Versorgungsspannung: +5VDC max. 1.5W
Infrarot:
300-57600 Baud bidirektional
Betriebstemperatur:
-40°C bis +70°C im Gehäuse
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
ca. 32x30mm (DxH)
Gewicht:
ca. 40g
