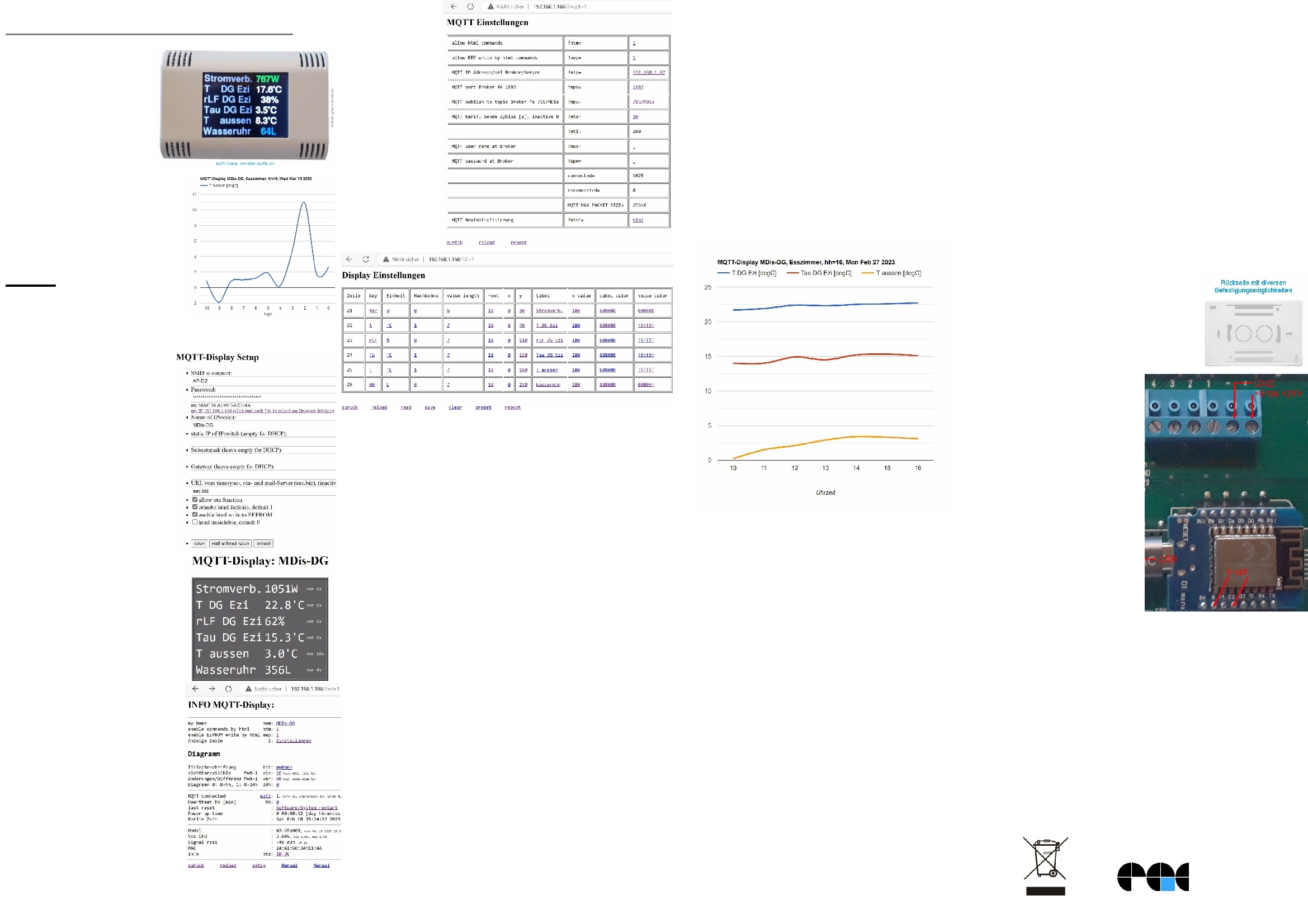

Universelles MQTT-Display „MDis“
Das MDis stellt über
WiFi MQTT Sensorwer-
te auf der TFT Anzeige
dar. Die gesammelten
Messwerte stehen auch
mit einem Browser auf
dem Handy zur Verfü-
gung, inkl. Diagramm.
Lieferumfang:
• MQTT-Display
Zubehör:
• easy-MQTT-Broker
Inhalt
1. Einführung
2. Inbetriebnahme
3. Gehäuse
4. Techn. Daten
5. CE-Erklärung
1. Einführung
Das MDis bezieht seine
Versorgungsspannung von
+5VDC/0.3A über ein USB
micro 5p Kabel aus einem
USB Steckernetzteil oder
über Schraubklemmen mit
eine Spannung von +9 bis
24VDC. Nach dem Powerup
erscheint auf dem Display
"touch for <SETUP>" und mit
drücken öffnet sich ein Hot-
Spot mit der SSID „MQTT-
Display-Setup“ unter
192.168.5.1 und dem Pass-
wort „12345678“.
Die Zugangsdaten sind ein-
zutragen und das MDis und
stellt die neue IP-Adresse als
Link dar, welcher anzuklik-
ken ist.
Nun erscheint die Homepage
des MDis. Zur Info-Seite ge-
langt man über das „?“.
Jetzt sind die
MQTT-Zu-
gangsdaten ein-
zugeben.
Mit „zurück“ geht
es wieder zur
Info-Seite und
jetzt sind die
Display-Einstel-
lungen zu öff-
nen. Unter
jedem Link kann
die Variable ge-
ändert werden und es erscheint eine kurze Be-
schreibung. Die Daten sind mit „save“ zu
speichern.
Die MQTT-Daten kommen z.B. von einem IPs-
witch mit der gleichen mpu (topic), hier
/DG/MDis
Der IPswitch sendet an den MQTT-Broker und
dieser leitet das direkt an das MDis weiter. Ist in
der ersten Zeile als key „Ver“ (Verbrauch) ange-
geben, so wird aus dem empfangenem Json-
Format der entsprechende Messwert auf dem
Display dargestellt.
Will man Daten von Quellen mit gleichen Varia-
blennamen darstellen, gibt es bei unseren Pro-
dukten einen MQTT-Suffix. Lautet der Name „T“
(Temperatur), wird mit ?msf=DG_ der Name in
„DG_T“ geändert. Für Produkte ohne dieses
Feature kann mit Node-Red der MQTT-topic
empfangen und geändert an das MDis weiter-
geleitet werden.
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
Das MDis kann eine beliebige Auswahl aller
Messwerte in einem per Browser abrufbaren
Diagramm anzeigen, wohlgemerkt ohne eine
Datenbank.
Aktuell von Interesse: beim Sparen von Heiz-
kosten gibt ein „green-Klima-Sensor“ neben der
Raumtemperatur und Luftfeuchte auch den
Taupunkt aus. Im Winter liegt dieser häufig über
der Außentemperatur und begünstigt bei Fen-
stern und anderen Kältebrücken unerwünschte
Schimmelbildung. Die Gefahr kann mit der An-
zeige des Taupunktes leicht im Blick behalten
werden.
Die Daten können auch zur einfachen weiteren
Verarbeitung als csv abgerufen werden mit
http://MDis-DG.local/csv
Will man die Daten loggen und grafisch aufbe-
reiten, können diese an einen Server per udp
gesendet werden:
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Das udp Telegramm ist in der Datenfolge ähn-
lich aufgebaut wie die csv.html.
Ebenso können die Daten per MQTT an ein to-
pic gesendet werden.
Das MDis kann über die Datei:
https://www.sms-guard.org/downloads/log.php
an einen Server zyklisch Daten loggen. Loggen
mehrere MDis, sollte jedem seine eigene
log.php zugewiesen werden. Die log.php ist zu
kopieren mit
cp -av log.php log-<nam>.php
, das
?lln=1
ist zu setzen und Werte werden in das Dateisy-
stem des PHP-Servers in ein Sammelfile
log-
Mdis-IB.txt
geloggt und bei setzen von
?lln=1
als
einzelne Files für jeden Signalnamen. Dort ste-
hen die Daten für andere Programme, wie Ex-
cel, FHEM, IP-Symcon, usw. bereit. Jede php-
Datei kann individuell an besondere Anforde-
rungen angepasst werden, auf Wunsch leisten
wir das.
Das MDis kennt folgende weitere html-Befehle
3. Gehäuse
Die Rückseite ermöglicht viele
Befestigungsmöglichkeiten.
Die Versorgungsspannung ist
über die Schraub-
klemmen des geöff-
neten Gehäuses
einzuspeisen oder
über die USB-Buch-
se.
Werden die beiden
PINs der Boot-option
„b-opt“ nach dem
Powerup innerhalb
von 3s gebrückt, wird
das EEPROM mit al-
len Einstellungen zu-
rückgesetzt.
nam ?nam=MDis-DG, neue mdns nach reboot:
http://MDis-DG.local
ota
?ota=1 make over the air update
v
Abfrage version ?v=?
reboot ?reboot=1 löst ein Reboot aus
setup startet setup mit ?setup=1
