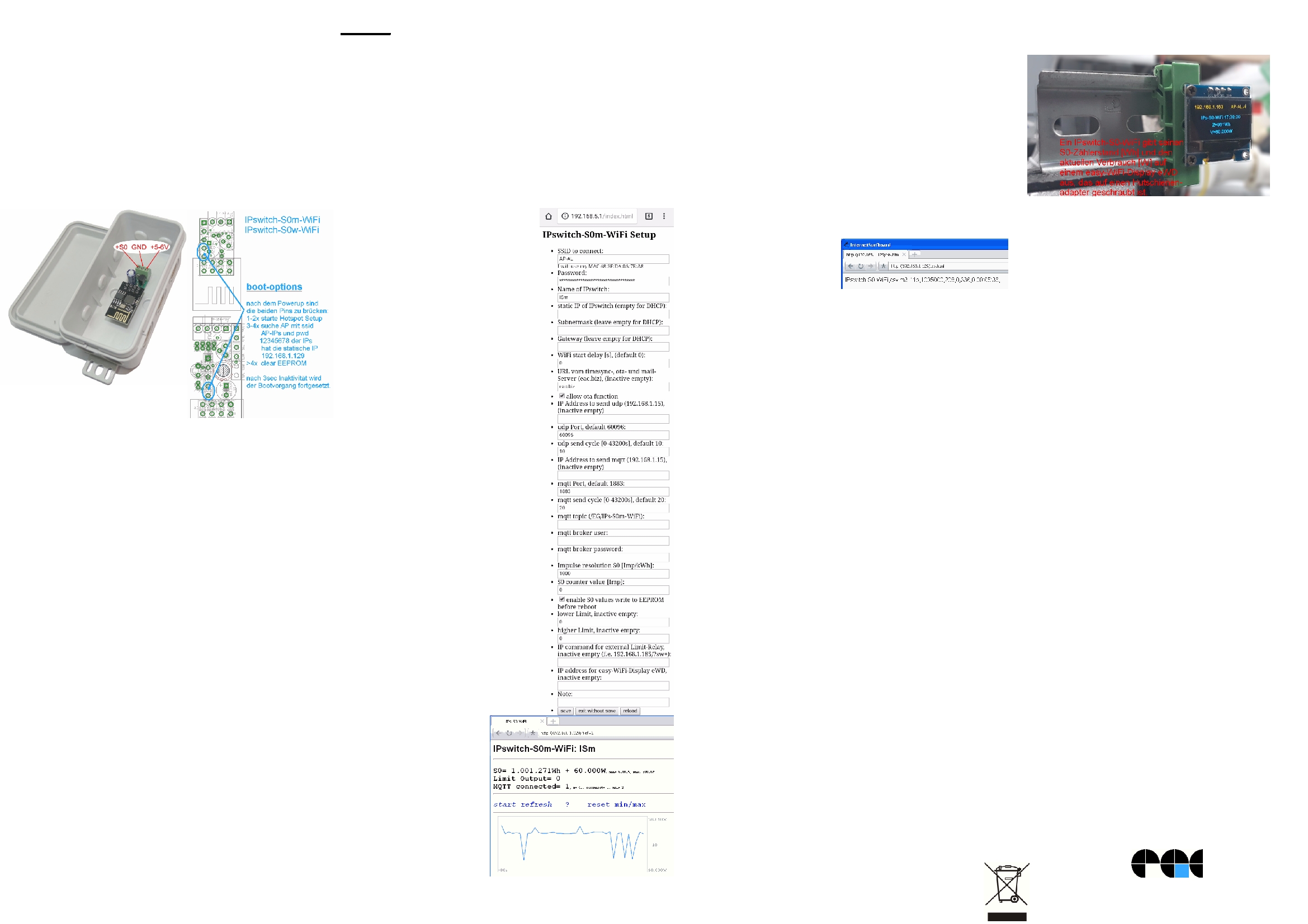

Firmware „m3-56a“, Dokumentationsstand 27.08.20
IPswitch-S0m-WiFi „ISm“
ist ein kleiner Energiezähler mit Grenz-
wertüberwachung für S0-Impulse von ei-
nem Stromzähler, einer Wasseruhr oder
einem Gaszähler. Die Zählerdaten [Wh]
und der momentane Verbrauch [W] sind
per WLAN abrufbar, für die einfache An-
bindung an FHEM, IP-Symcon und Home-
Matic als csv.html, udp-push und
MQTT
.
Vorteile zum Vorgänger:
v
vereinfachtes Setup ohne Taster
v
bessere Zustandsanzeige an LED
Lieferumfang:
• IPswitch-S0m-WiFi
• graues IP54 Gehäuse, ca. 90x42x42mm
• Montagerahmen zum Einbau in Wänden als
STL-File zum Ausdruck auf 3D-Drucker
Zubehör:
• Spannungswandler von +8-12V nach +5V
• Klappferrit als Hochfrequenzsperre für
Zuleitungen
• easy-WiFi-Relais zur Limitschaltung
• easy-WiFi-Steckdose zur Limitschaltung
• easy-WiFi-Display
• low Power easy-MQTT-Broker
Inhalt
1. Übersicht
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Übersicht
Der ISm hat 1 Zählereingang und stellt diesen
als Smart Meter per html zur Verfügung. Als
Versorgungsspannung werden +5-6VDC benö-
tigt, z.B. aus einem 5V USB-
Steckernetzteil mit min. 200mA
Strom. Es sind immer erst alle
GND-Klemmen zu verdrahten,
dann die potentialfreien +Ein-
gänge, zum Schluß die Versor-
gungsspannung anlegen.
2.Inbetriebnahme
Der potentialfreie S0-Ausgang
eines Stromzählers -S0 wird ver-
bunden mit der Schraubklemme
GND am ISm und +S0 vom
Stromzähler wird verbunden mit
+S01 am ISm. Nach Anlegen
der Versorgungsspannung loggt
sich der ISm im lokalen Access
Point „AP“ ein. Klappt das nicht,
stellt sich der ISm für 30s als lo-
kaler Hotspot zur Verfügung mit
der SSID „IPswitch-S0m-Wifi
Setup“, die blaue LED blitzt 2x
pro Sekunde kurz auf. Melden
Sie sich mit dem Passwort
12345678 an. Unter
192.168.5.1 kann nun das Setup
mit einem Browser aufgerufen
werden. Es ist die SSID eines lo-
kalen AP mit dem dazugehöri-
gen Passwort
einzugeben. Mit den
Eingaben aus dem Set-
up loggt sich der ISm
nach einem erneuten
PowerOn im AP ein und
die blaue LED blitzt alle
3 Sekunden kurz auf,
solange die Funkanbin-
dung steht.
Auf der Mainpage des ISm wird der Verbrauch
als Zahlenwert und alle 2s als kleine Grafik dar-
gestellt, mit ?ref=10 würde sich die Zeitachse
von 40x2s auf 40x10s erhöhen.
Will man die Daten loggen und grafisch aufbe-
reiten, können diese an einen Server per udp
gesendet werden:
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Das udp Telegramm ist in der Reihenfolge auf-
gebaut wie die csv.html.
Auch mit
MQTT
kann visualisiert werden:
https://www.sms-guard.org/down-
loads/App-MQTT.pdf
die MQTT-Variablen lau-
ten: S0, Ver, Lim.
Mit:
http://192.168.1.98/csv.html?hb=5
wird neben der
Datenübernahme auch die Funktion heartbeat
auf 5 Minuten gesetzt. Nun muss immer wieder
innerhalb von 5 Minuten eine Webseite im IPs
aufgerufen werden, ansonsten erfolgt ein re-
boot. Der Wertebereich ist 0 und 3-60. 0 ist in-
aktiv, default 0. Die Funktion hb kann manche
APs davor abhalten die Funkverbindung zum
IPs wegen Inaktivität zu beenden. Mit
?ota=1
kann ein Update über’s Internet ausgeführt wer-
den und mit
?setup=1
das WiFi-Setup. Mit
?S0=1234567890
kann der S0-Zählerstand gesetzt
werden und wird mit einem
?reboot=1
ins EE-
PROM übernommen, sofern im Setup das
Schreiben des S0-Zählerstandes ins EEPROM
erlaubt wurde oder mit
?eep=1
aktiviert wird, was
mit
?eep=0
auch wieder deaktiviert werden kann.
Mit
?lim=1
kann die Limit-Erfassung aktiviert wer-
den und die im Setup eingetragenen Grenzwer-
te werden überwacht. Bei einer Überschreitung
der Grenzwerte wechselt die Variable Limit von
0 auf 1. Limit wird per udp und in der csv.html
übertragen und es kann ein externes easy WiFi-
Relais automatisch per http geschaltet werden.
So lässt sich die Stromaufnahme einer Pumpe
überwachen oder bei erhöhtem Stromver-
brauch ein weiterer Stromgenerator oder ein
Blockheizwerk zuschalten, usw.
Auch kann der IPswitch seine Messwerte direkt
auf einem easy-WiFi-Display eWD darstellen.
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der IPswitch-S0m-WiFi entspricht in seinen
Bauarten bei bestimmungsgemäßer Verwen-
dung den einschlägigen EG-Richtlinien.Die
vollständige Erklärung liegt auf unserer Home-
page und kann auch per Fax oder Brief angefor-
dert werden.
Weitere Fragen und Antworten liegen unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
WLAN
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, udp, ping, mqtt
S0-Eingang:
für potentialfreie Schalt-
kontakte oder potential-
gebunden max +3.3V DC
S0-Zähler:
[Wh], 20 Stellen (64Bit INT)
Pulsweiten:
min. 30ms
Schraubklemmen:
für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Versorgungsspannung: +5V bis +6VDC
Leistungaufnahme:
1 Watt, typisch bei +5V
Betriebstemperatur:
-40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
39x15x16mm (LxBxH)
Gewicht:
ca. 4g
