Firmware „m3-42a“, Dokumentationsstand 08.03.20

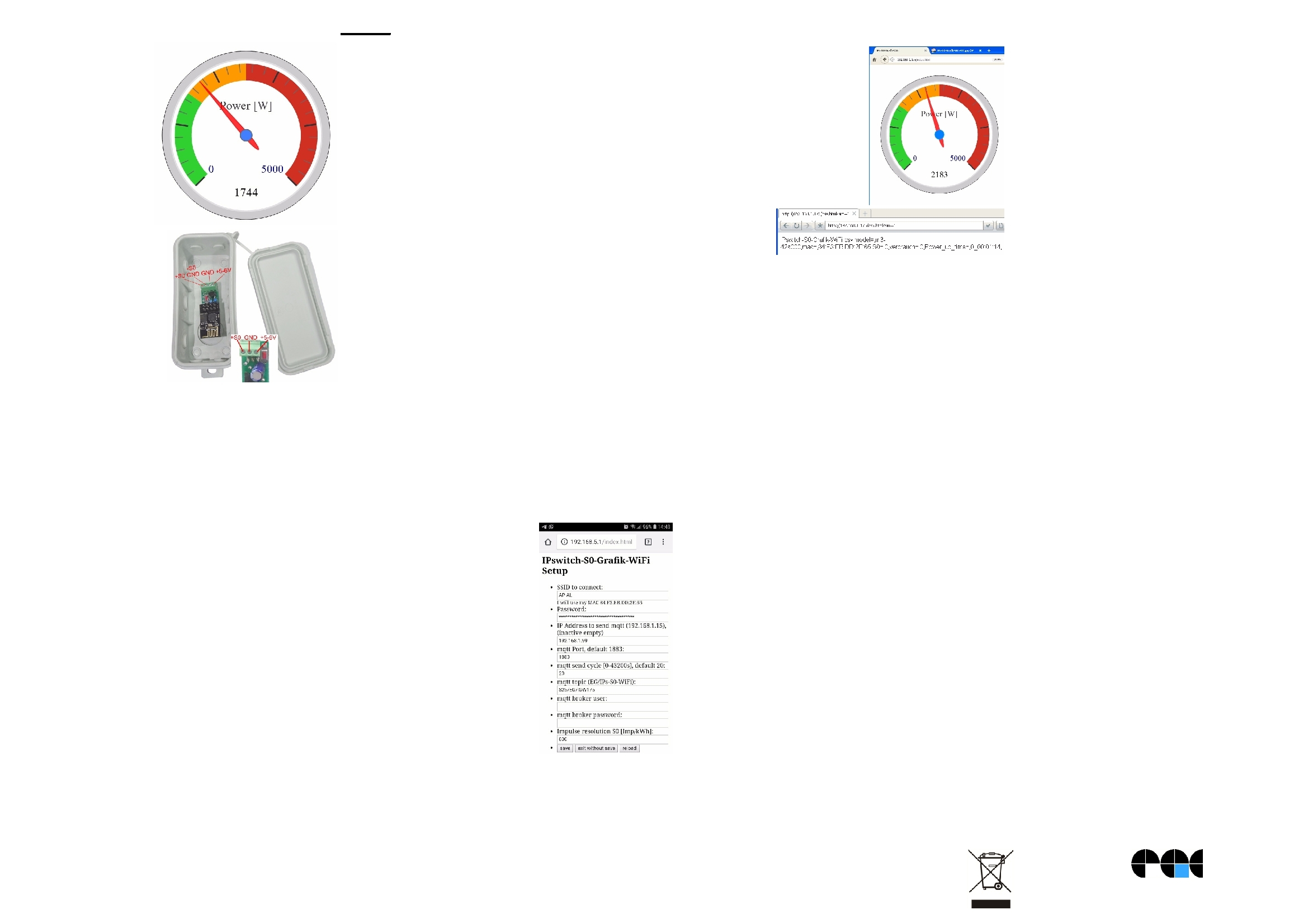

IPswitch-S0-Grafik-WiFi IGW
ist ein kleiner einfa-
cher Energiezähler
für S0-Impulse von
einem Stromzähler
mit Anzeige des
Stromverbrauchs in
Echtzeit auf einem
Tablet oder Handy.
So können Sie durch
Ihre Wohnung gehen
und Stromverbraucher
Ein- und Ausschalten
und sehen sofort die
Änderung des Strom-
bedarfs. Das hilft inner-
halb von Familien das
vorhandene Energie-
bewusstsein weiter zu
entwickeln und Strom
zu sparen.
Die Zählerdaten [Wh] und der momentane
Verbrauch [W] sind per WLAN abrufbar, für
die einfache Anbindung an FHEM, IP-
Symcon und HomeMatic als csv.html und
per
MQTT
.
Lieferumfang:
• IPswitch-S0-Grafik-WiFi
• graues IP54 Gehäuse, ca. 90x42x42mm
Zubehör:
• Hutschienennetzteil +5V
• Spannungsregler 8-12V nach +5VDC
• Spannungswandler 8-24V nach +5VDC
• USB-B-micro-Stecker 5p +5VDC
• Hutschienenadapter 35mm
• Klappferrit als Hochfrequenzsperre für
Zuleitungen
• low Power easy-MQTT-Broker
Inhalt
1. Übersicht
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Übersicht
Der IPswitch zählt S0-Impulse und stellt diese
per html zur Verfügung. Als Versorgungsspan-
nung werden +5-6VDC benötigt, z.B. aus einem
5V USB-Steckernetzteil mit min. 200mA Strom
oder mit optionalen externen Adapter mit 12V
oder 24V DC.
2.Inbetriebnahme
Der potentialfreie S0-Ausgang eines Stromzäh-
lers +S0 wird verbunden mit der Schraubklem-
me +S0 am IPswitch und -S0 vom Stromzähler
wird verbunden mit GND am IPswitch. Der IPs-
witch wird mit einem Handy / Tablet / Notebook
(iOS / Android / WIN) über einen Browser kon-
figuriert. Dazu ist nach Anlegen der Versor-
gungsspannung der rote Taster innerhalb von
5s gedrückt zu halten und der IPswitch arbeitet
nach typ. 30s als Hot-Spot mit der SSID „IPs-
witch-S0-Grafik-WiFi Setup“. Melden Sie sich
dort mit dem Passwort 12345678 an und unter
192.168.5.1 ist das Setup verfügbar.
Im Normalbetrieb wird die Web-
Seite des IPswitch aufgerufen
und der aktuelle Stromver-
brauch wird in Echtzeit in einem
Instrument angezeigt. Dazu
muss sich der IPswitch in das lo-
kale Netzwerk einloggen und
benötigt deshalb die SSID eines
Access-Points (AP) mit dem da-
zugehörigen Passwort.
Mit den Eingaben aus dem Set-
up loggt sich der IPswitch nach
einem erneuten PowerOn am
AP ein. Während dem Login blinkt die blaue
LED und leuchtet bei erfolgreichem Einloggen,
nun stehen die beiden html-Seiten unter der IP-
Adresse des IPswitch zur Verfügung. Die IP-
Adresse des IPswitch wird per DHCP zugeteilt
und wird im AP (z.B. Fritzbox) angezeigt oder
kann mit einem LAN-Scanner ermittelt werden.
Wird die IP-Adresse mit einem
Browser aufgerufen, so wird
erst mal die umfangreiche Gra-
fik (Javascript) geladen und
dann das Instrument darge-
stellt.
Mit:
http://192.168.1.175/csv.html
werden der S0-
Zählerstand
[Wh] und der
Verbrauch [W] dargestellt und kann einfach von
Automatisationssystemen eingelesen werden.
Auch mit
MQTT
kann visualisiert werden:
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
die MQTT-Variablen lauten: S0, Ver.
Mit:
http://192.168.1.175/csv.html?setup=1
wird das WiFi-Setup aufgerufen und nach 5min
Inaktivität beeendet.Der IPswitch kennt folgen-
de Befehle:
*
bei attm: device/DeviceID aus den Zugangsdaten/asset
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der IPswitch-S0-Grafik-WiFi entspricht in sei-
nen Bauarten bei bestimmungsgemäßer Ver-
wendung den einschlägigen EG-Richtlinien.Die
vollständige Erklärung liegt auf unserer Home-
page und kann auch per Fax oder Brief angefor-
dert werden.
Weitere Fragen und Antworten liegen unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
?imp=800
setze 800 Impulse / kWh
?S0=1234
setze S0-Zählstand auf 1234
?sim=1
aktiviere Simulation
?mqtt=?
Abfrage MQTT Parameter
?mip=192.168.1.99
setze IP MQTT-Broker
?mpo=1883
setze Port MQTT-Broker
?mpu=S25/EG/IGW175 setze MQTT publish topic*
?mta=75
setze MQTT Tarif Sendezykl.
?mus=user
setze MQTT User
?mpw=geheim
setze MQTT Passwort
?setup=1
startet Setup Hot-Spot
?reboot=1
reboot IPswitch
WLAN
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, ping, mqtt
S0-Eingang:
für potentialfreie Schalt-
kontakte oder potential-
gebunden max +3.3V DC
S0-Zähler:
[Wh], 20 Stellen (64Bit)
Pulsweiten:
min. 30ms
Schraubklemmen:
für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Versorgungsspannung: +5V bis +6VDC
Leistungaufnahme:
1 Watt, typisch bei +5V
Betriebstemperatur:
-40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
40x15x12mm (LxBxH)
Gewicht:
ca. 4g
