Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten und die für Ihren Einsatzzweck geltenden Vorschriften. Die Alarmierung benötigt eine störungsfreie Netzanbindung.
Technische Änderungen und Irrtum vorbehalten
.
www.SMS-GUARD.org
Firmware „m3-69a“, Dokumentationsstand 15.09.24

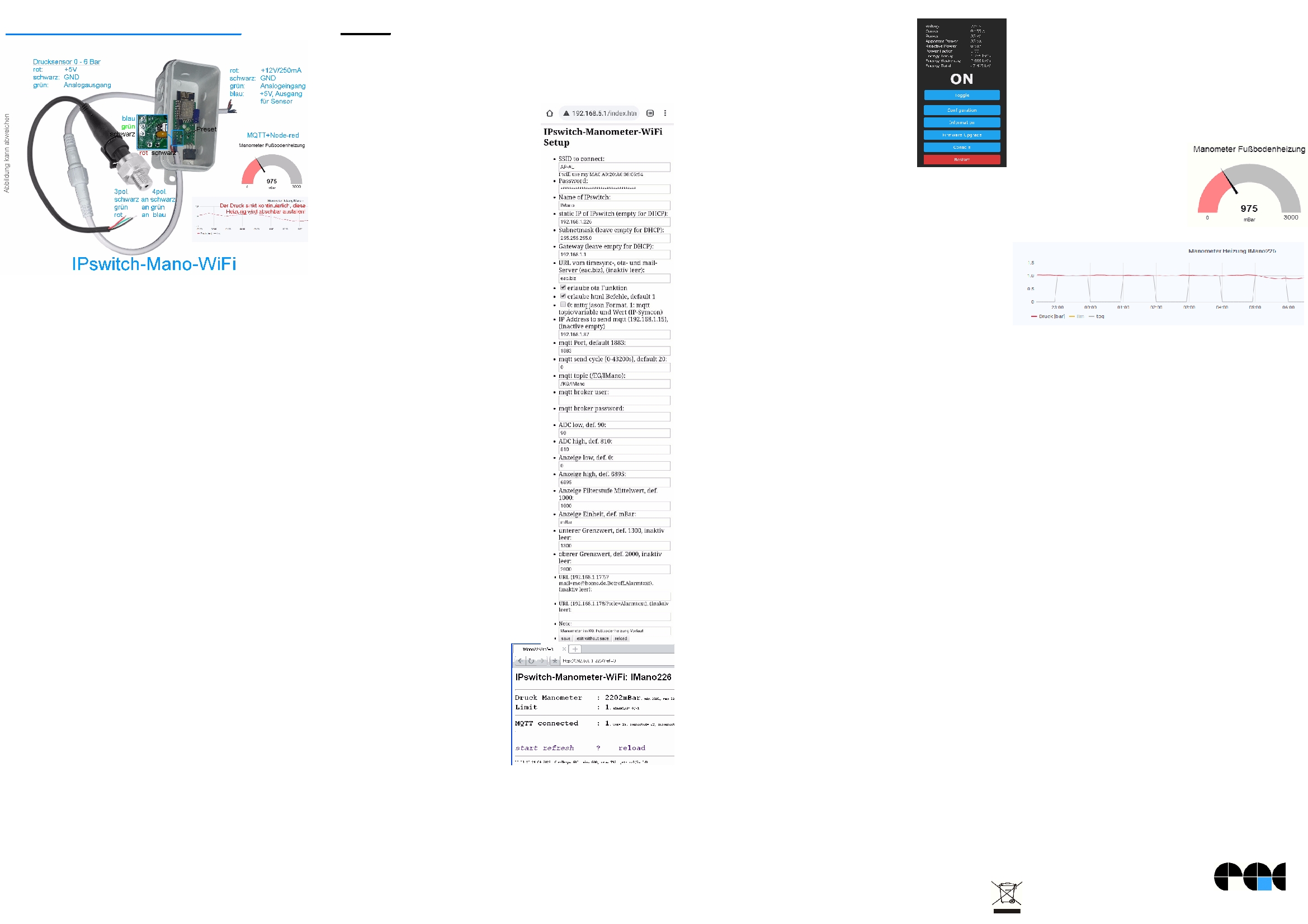

IPswitch-Mano-WiFi „IMano“
Der IMano ist ein Smart Manometer mit einem
Drucksensor und WiFi. Der IMano überwacht
den Wasserdruck von Heizungen, Warmwas-
seraufbereitung, Fußbodenheizungen zur Früh-
erkennung eines Ausfalls und zur Erkennung
von Ablagerungen im Rohrsystem und Überla-
stung von Pumpen. Bei Erreichen eines Grenz-
wertes kann eine Alarmierung erfolgen per
MQTT
und optional per email, Telegram an
Handy, Fritzbox SIP- und DECT- Telefone, an
LED-Lauflicht easy-Info-Text, SMS oder eine
WiFi-Steckdose oder ein WiFi-Relais für eine
Alarm-Sirene, eine Hupe, Blitzlicht, usw.
Lieferumfang:
• IPswitch-Mano-WiFi
• Drucksensor 100psi, GA 1/8“
• graues Gehäuse, ca. 90x42x42mm
Zubehör:
• Alarmmelder für email, Telegram, Fritz!box,
easy-Info-Text, SMS
• low Power easy-MQTT-Broker
• externe easy-WiFi-Schaltsteckdose
• externes easy-WiFi-Relais
• 230V/16A Leitungsschutz- und Fehlerstrom-
schalter 30mA
• Steckernetzteil +12VDC
• Hutschienennetzteil +12VDC
• Hutschienenadapter 35mm
• Reihenfederklappklemme 2x1polig
• Federklappklemme 2x3polig
• Klappferrit als Hochfrequenzsperre für
Zuleitungen
Inhalt
1. Inbetriebnahme
2. Technische Daten
3. CE-Erklärung
1. Inbetriebnahme
Der IMano wird mit einem Handy
über einen Browser konfiguriert.
Nach Anlegen der Versorgungs-
spannung loggt sich der IMano
am lokalen Access Point „AP“
ein. Klappt das nicht, stellt sich
der IMano für 30s als lokaler
Hotspot zur Verfügung mit der
SSID „IPswitch-Mano-WiFi Set-
up“, die grüne LED blitzt 2x pro
Sekunde kurz auf. Melden Sie
sich mit dem Passwort
12345678 an. Unter
192.168.5.1 kann nun das Setup
mit einem Browser aufgerufen
werden. Es ist die SSID eines lo-
kalen AP mit dem dazugehöri-
gen Passwort einzugeben. Mit
den Eingaben aus dem Setup
loggt sich der IMano nach einem
erneuten PowerOn am AP ein
und die grüne LED flackert alle 3
Sekunden auf und zeigt so die
ordnungsgemäße Funkanbin-
dung zum AP. Mit einem Brow-
ser kann nun die Webseite des
IMano geöffnet werden. Bei ei-
ner automatischen Zuweisung
der IP-Adresse per DHCP ist
diese mit einem LAN-Scanner
oder einer Fritz!box auszulesen oder, sofern
unterstützt, unter dem im
Setup eingetragenen Na-
men und angehängtem .lo-
cal ,hier:
http://IMano.local
oder
http://192.168.1.226
Zur Inbetriebnahme der
opt. Schaltsteckdose drückt
man an deren Seite den
Knopf 4x kurz und es öffnet sich ein WiFi-Setup
unter 192.168.4.1. Nach Eingabe der WiFi-
Zugangsdaten ist die Steckdose im lokalen
Netz erreichbar und über die Console
sind folgende Befehle verfügbar:
Die IP-Adresse der Steckdose, des
WiFi-Relais, des easy-Mail-Alarm,
easy-SIP-Pager, easy-Telegram-Mes-
sage, usw. ist ins Setup des IMano ein-
zutragen. Mit
http://192.168.1.226/?setup=1
wird das Setup am IMano als WiFi-Hotspot ge-
startet, welches sich nach 5min ohne Eingabe
beendet. Werden innerhalb von 3s nach Anle-
gen der Versorgungsspannung die beiden Pins
“preset“ gebrückt wird das EEPROM zurückge-
setzt und das Setup gestartet.
Der IMano kennt folgende html-Befehle:
Die Defaultwerte der Kalibrierdaten sind auf
den Drucksensor abgestimmt, gemäß:
https://www.sms-guard.org/downloads/app-ips-fuellstand-
druck.pdf
Will man die Daten loggen
und grafisch aufbereiten,
können die Messdaten an
einen externen oder inter-
nen Server gesendet werden:
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
Die MQTT-Variablen lauten
an,anu,lim,tog für Anzei-
ge gefiltert, Anzeige ungefiltert, Limit, toggle stündlich.
Mit dem kostenfreien Node-Red können die Da-
ten einfach per html dargestellt werden. Mit
dem kostenfreien Grafana lassen sich die Da-
ten im Diagramm darstellen.
2. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
3. CE-Erklärung
Der IPswitch entspricht in seinen Bauarten bei
bestimmungsgemäßer Verwendung den ein-
schlägigen EG-Richtlinien. Die vollständige Er-
klärung liegt auf unserer Homepage und kann
auch per Brief angefordert werden.
Weitere Fragen und Antworten liegen unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
IPAddress1 192.168.1.4 setzt statische IP
VoltageSet 230
kalibriert auf 230V
html
erlaube html-Befehle, Abfrage mit ?html=?
cbs
cbs=1, save Parameter per html erlaubt, ?cbs=?
nam
nam=IMano, Abfrage mit ?nam=?
mi
mi=0, mqtt im json Format
mqtt
Abfrage mqtt - Parameter, ?mqtt=?
mip
IP oder url mqtt Broker, mip=192.168.1.99
mpo
Port mqtt Broker, mpo=1883, mpo=?
mpu
mqtt publish topic, z.B: ?mpu=/KG/IMano
mta
mqtt Sendezyklus [s], z.B.: ?mta=300
mtl
mqtt Empfangs-Loop [ms], ?mtl=1000
mus
mqtt user, ?mus=myUserName
mpw
mqtt Passwort, ?mpw=myPasswort
adclo Analog Digital Converter low, adclo=90
adchi Analog Digital Converter high, adchi=810
abzlo Anzeige low, adclo= 0 [mBar], adclo=?
anzhi Anzeige high, adchi= 6895 [mBar], adchi=?
anzf
Anzeige Filterstufe Mittelwert, anzf=1000
einh
Anzeige Einheit, einh=mBar, einh=?
anll
anll=1300, Anzeige lower Limit [mBar], ?anll=?
anul
anul=2000, Anzeige upper Limit [mBar, ?anul=?
ala1
Steckdose: ala1=192.168.1.4/cm?
mail: ala1=192.168.1.5/?mail=me@t.de
sip: ala1=192.168.1.6/?sip=**9
telegram: ala1=192.168.1.7/?t=
Info-Text: ala1=192.168.1.8/?t=
sms: ala1=192.168.1.9/?sms=00491761234
ala2
Alarmierung 2, wie ala1, ala2=?
mmr
min./max. Reset
ntz
Notiz,ntz=Druckmessung Keller Fußbodenheizung
v
Abfrage version ?v=?
setup startet setup mit ?setup=1
ota
over the air update ?ota=1
WLAN WiFi:
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, ping, mqtt, mDNS
Drucksensor:
0 - 6895 mBar, 100psi
Versorgungsspannung: +8 bis 12V / 0.2A
Betriebstemperatur:
-40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
58x68x24mm (LxBxH)
inkl. Hutschienenclips: 58x75x24mm (LxBxH)
Gewicht:
ca. 50g
