Firmware „m3-31a“, Dokumentationsstand 18.04.19

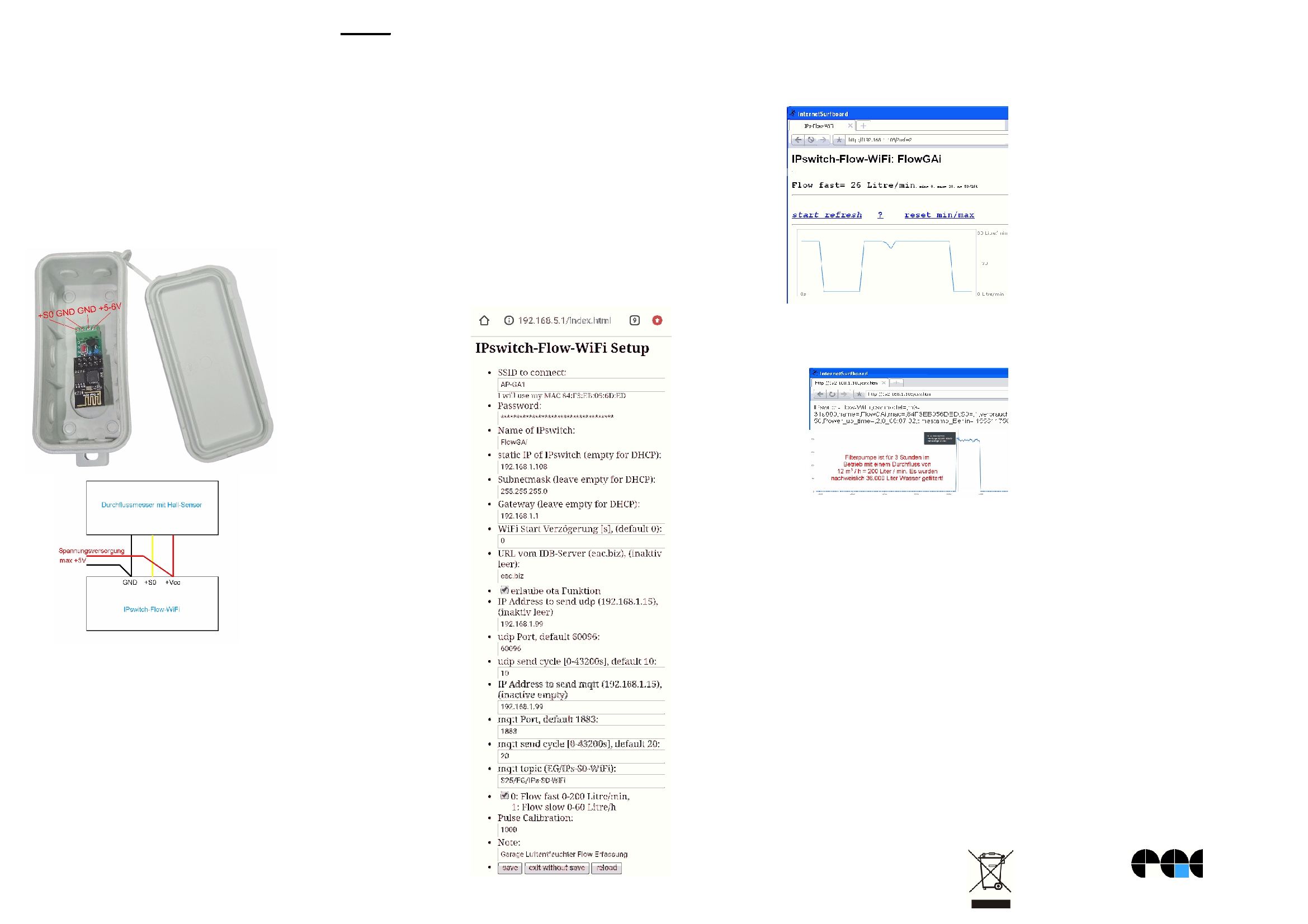

IPswitch-Flow-WiFi
Mit dem Durchflussmesser lässt sich die
Funktion von Pumpen überwachen und zu-
gesetzte Filter erkennen. Die Zählerdaten
[Liter/h] oder [Liter/min] sind per WLAN ab-
rufbar. Zur Überwachung von Wasserlei-
tungen, Umwälzpumpen, Zirkulations-
pumpen, Filterpumpen, Schlauchpumpen,
Schwimmbadtechnik, Pooltechnik, Aquari-
umpumpen mit Schlauch- und Rohran-
schlüssen von 10mm Innendurchmesser
bis DN50 (2“). Unterstützt
MQTT
.
Lieferumfang:
• IPswitch-Flow-WiFi
• graues Gehäuse, ca. 90x42x42mm
Zubehör:
• Spannungsregler von +8-12V nach +5V
• Klappferrit zur Entstörung der Zuleitung
• Durchflussmeter DN50 2“ zur Überwachung
von Filterpumpen Pooltechnik
• Durchflussmeter 1/2“
• low Power easy-MQTT-Broker
Inhalt
1. Übersicht
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Übersicht
Der IPswitch zählt Flow-Impulse und stellt diese
per html zur Verfügung. Als Versorgungsspan-
nung werden +5-6VDC benötigt, z.B. aus einem
5V USB-Steckernetzteil mit min. 200mA Strom.
2.Inbetriebnahme
Der IPswitch wird mit einem Handy / Tablet /
Notebook (iOS / Android / WIN) über einen
Browser konfiguriert.
Dazu ist nach Anle-
gen der Versor-
gungsspannung der
rote Taster innerhalb
von 5s gedrückt zu
halten und der IPs-
witch arbeitet nach
typ. 30s als Hot-Spot
mit der SSID „IPs-
witch-S0-WiFi Set-
up“. Melden Sie sich
dort mit dem Pass-
wort 12345678 an
und unter
192.168.5.1 ist das
Setup verfügbar.
Im Normalbetrieb
wird die Web-Seite
des IPswitch-Flow-
WiFi aufgerufen und
der aktuelle Durch-
fluss angezeigt.
Dazu muss sich der
IPswitch-Flow-WiFi
in das lokale Netz-
werk einloggen und
benötigt deshalb die
SSID eines Access-
Points (AP) mit dem
dazugehörigen
Passwort.
Mit den Eingaben
aus dem Setup loggt sich der IPswitch nach ei-
nem erneuten PowerOn am AP ein. Während
dem Login blinkt die blaue LED und leuchtet bei
erfolgreichem Einloggen, nun stehen die beiden
html-Seiten unter der IP-Adresse des IPswitch
zur Verfügung.
Auf der Hauptsei-
te wird der Durch-
fluss alle 2s als
kleine Grafik dar-
gestellt, mit
?ref=10 würde
sich die Zeitach-
se von 40x2s auf
40x10s erhöhen.
Will man die Da-
ten loggen und
grafisch aufbereiten, können die Messdaten an
einen Server per udp gesendet werden:
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Das udp Telegramm
ist in der Reihenfolge
aufgebaut wie die
csv.html.
Auch mit
MQTT
kann
visualisiert werden:
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
die MQTT-Variablen lauten: S0, Ver . Mit:
http://
192.168.1.98/csv.html?hb=5
wird neben der Datenübernahme auch die
Funktion heartbeat auf 5 Minuten gesetzt. Nun
muss immer wieder innerhalb von 5 Minuten
eine Webseite im IPs aufgerufen werden, an-
sonsten erfolgt ein reboot. Der Wertebereich ist
0 und 3-60. 0 ist inaktiv, default 0. Die Funktion
hb kann manche APs davor abhalten die Funk-
verbindung zum IPs wegen Inaktivität zu been-
den.
Mit
?S0=1234567890
kann der S0-Zählerstand ge-
setzt werden und wird mit einem
?reboot=1
ins
EEPROM übernommen, sofern im Setup das
Schreiben des S0-Zählerstandes ins EEPROM
erlaubt wurde oder mit
?eep=1
aktiviert wird, was
mit
?eep=0
auch wieder deaktiviert werden kann.
Im Modus „Flow fast“ geht es um die Durchfl-
lussüberwachung von großen Filterpumpen
und Umwälzpumpen in der Pooltechnik. Abwei-
chungen vom Nenndurchfluss der Pumpe las-
sen frühzeitig erkennen:
• hydraulische Veränderungen im Rohrsystem
durch Verschmutzung, etc.
• Trockenlauf durch falsch gesetzte Ventile.
• mechanische und elektrische Veränderungen
an der Pumpe.
• Stromausfall durch Sicherung, Fehlerstrom-
schalter, Steuerelektronik, etc.
Zur Kalibrierung des Durchflusses wird die
Pumpe eingeschaltet und mit
?imp=7000000
die
Impulsauflösung so lange verändert, bis die
Durchfussmenge der Förderleistung auf dem
Typenschild der Pumpe entspricht.
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der IPswitch-Flow-WiFi entspricht in seinen
Bauarten bei bestimmungsgemäßer Verwen-
dung den einschlägigen EG-Richtlinien.Die
vollständige Erklärung liegt auf unserer Home-
page und kann auch per Fax oder Brief angefor-
dert werden.
Weitere Fragen und Antworten liegen unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
WLAN
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, udp, ping, mqtt
S0-Eingang:
für potentialfreie Schalt-
kontakte oder potential-
gebunden max +5V DC
S0-Zähler:
[Wh], 20 Stellen (64Bit)
Pulsweiten bei flow=1: min. 30ms
Auflösung bei flow=0: 1µs
Schraubklemmen:
für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Versorgungsspannung: +5V bis +6VDC
Leistungaufnahme:
1 Watt, typisch bei +5V
Betriebstemperatur:
-40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
40x15x12mm (LxBxH)
Gewicht:
ca. 4g
