Firmware „m3-41a“, Dokumentationsstand 01.02.20

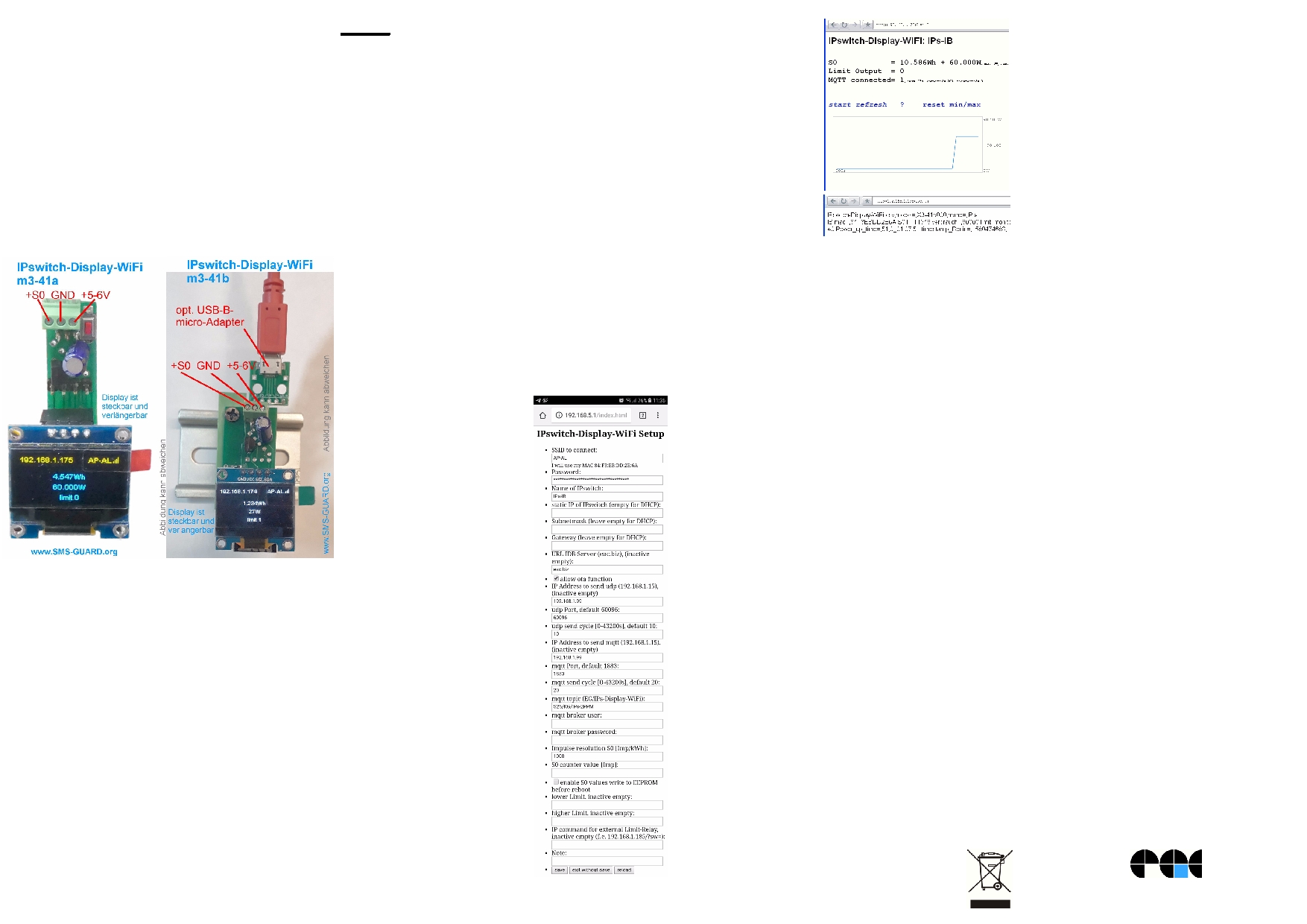

IPswitch-Display-WiFi „IDW“
ist ein kleiner einfacher Energiezähler für
S0-Impulse von einem Stromzähler, einer
Wasseruhr oder einem Gaszähler. Die
Zählerdaten [Wh] und der momentane Ver-
brauch [W] sind per WLAN abrufbar, für die
einfache Anbindung an FHEM, IP-Symcon
und HomeMatic als csv.html, udp-push
und
MQTT
. Der IDW hat eine Grenzwert-
überwachung und Limitschaltung. Die
Messwerte werden in Echtzeit auf einem
Display dargestellt
Lieferumfang:
• IPswitch-Display-WiFi, die Farbe des Dis-
plays variiert je nach Verfügbarkeit
• Verlängerungskabel 4pol. 10cm für Display
• Blendrahmen als 3D-Druck zum Download
Zubehör:
• Hutschienennetzteil +5V
• Spannungsregler 8-12V nach +5VDC
• Spannungswandler 8-24V nach +5VDC
• USB-B-micro-Stecker 5p +5VDC
• Hutschienenadapter 35mm
• Klappferrit zur Entstörung der Zuleitung
• easy-WiFi-Relais zur Limitschaltung
• easy-WiFi-Steckdose zur Limitschaltung
Inhalt
1. Übersicht
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Übersicht
Der IPswitch zählt S0-Impulse und stellt diese
per html, udp, MQTT und auf seinem Display
zur Verfügung. Als Versorgungsspannung wer-
den +5-6VDC benötigt, z.B. aus einem 5V USB-
Steckernetzteil mit min. 240mA Strom.
2.Inbetriebnahme
Das Display darf nicht falsch gesteckt sein, Zer-
störungsgefahr! Der IPswitch wird mit einem
Handy / Tablet / Notebook (iOS / Android / WIN)
über einen Browser konfiguriert. Dazu ist nach
Anlegen der Versorgungsspannung der rote
Taster innerhalb von 5s gedrückt zu halten und
der IPswitch arbeitet nach typ. 30s als Hot-Spot
mit der SSID „IPswitch-Display-
WiFi Setup“. Melden Sie sich
dort mit dem Passwort
12345678 an und unter
192.168.5.1 ist das Setup ver-
fügbar.
Im Normalbetrieb wird die Web-
Seite des IPswitch aufgerufen
und der S0-Zählerstand mit
dem aktuellen Verbrauch ange-
zeigt. Dazu muss sich der IPs-
witch in das lokale Netzwerk
einloggen und benötigt deshalb
die SSID eines Access-Points
(AP) mit dem dazugehörigen
Passwort.
Mit den Eingaben aus dem Set-
up loggt sich der IPswitch nach
einem erneuten PowerOn am
AP ein. Während dem Login
blinkt die blaue LED und leuch-
tet bei erfolgreichem Einlog-
gen, nun stehen die beiden
html-Seiten unter der IP-Adres-
se des IPswitch zur Verfügung.
Auf der Hauptseite wird der
Verbrauch alle 2s als kleine
Grafik dargestellt, mit
?ref=10 würde sich die
Zeitachse von 40x2s auf
40x10s erhöhen.
Will man die Daten log-
gen und grafisch aufbe-
reiten, können diese an
einen Server per udp
gesendet werden:
https://www.sms-guard.org/
downloads/App-ipsfs.pdf
Das udp Telegramm ist
in der Reihenfolge auf-
gebaut wie die csv.ht-
ml.
Auch mit
MQTT
(Variablen S0,Ver,Lim) kann vi-
sualisiert werden:
https://www.sms-guard.org/downloads/App-MQTT.pdf
Mit:
http://192.168.1.98/csv.html?hb=5
wird neben der Datenübernahme auch die
Funktion heartbeat auf 5 Minuten gesetzt. Nun
muss immer wieder innerhalb von 5 Minuten
eine Webseite im IPs aufgerufen werden, an-
sonsten erfolgt ein reboot. Der Wertebereich ist
0 und 3-60. 0 ist inaktiv, default 0. Die Funktion
hb kann manche APs davor abhalten die Funk-
verbindung zum IPs wegen Inaktivität zu been-
den. Mit
?ota=1
kann ein Update über’s Internet
ausgeführt werden und mit
?setup=1
das WiFi-
Setup. Mit
?S0=1234567890
kann der S0-Zähler-
stand gesetzt werden und wird mit einem
?re-
boot=1
ins EEPROM übernommen, sofern im
Setup das Schreiben des S0-Zählerstandes ins
EEPROM erlaubt wurde oder mit
?eep=1
aktiviert
wird, was mit
?eep=0
auch wieder deaktiviert
werden kann.
Mit
?lim=1
kann die Limit-Erfassung aktiviert wer-
den und die im Setup eingetragenen Grenzwer-
te werden überwacht. Bei einer Überschreitung
der Grenzwerte wechselt die Variable Limit von
0 auf 1. Limit wird per udp und in der csv.html
übertragen und es kann ein externes easy WiFi-
Relais oder eine externe easy-WiFi-Steckdose
automatisch per http geschaltet werden. So
lässt sich die Stromaufnahme einer Pumpe
überwachen oder bei erhöhtem Stromver-
brauch ein weiterer Stromgenerator oder ein
Blockheizwerk zuschalten, usw.
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der IPswitch-Display-WiFi entspricht in seinen
Bauarten bei bestimmungsgemäßer Verwen-
dung den einschlägigen EG-Richtlinien.Die
vollständige Erklärung liegt auf unserer Home-
page und kann auch per Fax oder Brief angefor-
dert werden.
Weitere Fragen und Antworten liegen unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
WLAN
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle: tcp, udp, ping, mqtt
S0-Eingang:
für potentialfreie Schalt-
kontakte oder potential-
gebunden max +3.3V DC
S0-Zähler:
[Wh], 20 Stellen (64Bit)
Pulsweiten:
min. 30ms
Schraubklemmen: für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Versorgungsspannung: +5V bis +6VDC
Leistungaufnahme: 1.2 Watt, typisch bei +5V
Betriebstemperatur: -40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
40x15x12mm (LxBxH)
Gewicht:
ca. 8g
