Firmware „m3-52h“, Dokumentationsstand 03.01.23

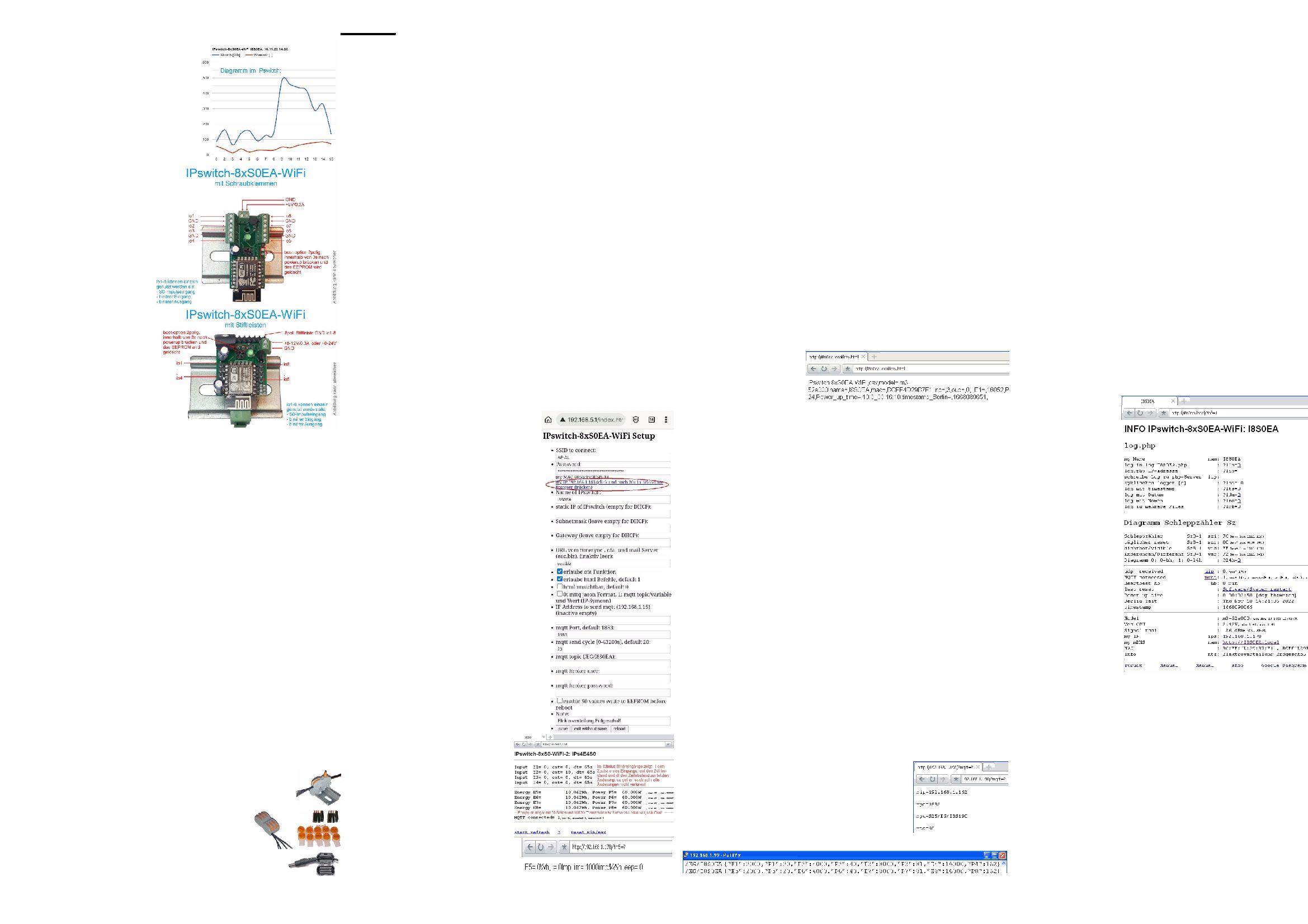

IPswitch-8xS0-WiFi-2 „I8S02“
Der I8S02 hat 8 Anschlüs-
se, die einzeln als S0-Zäh-
leingänge für Stromzähler,
Wasseruhren und Gaszäh-
ler oder als Eingänge für
Bewegungsmelder und
Brandmelder oder als
Ausgänge für Relais
arbeiten. Alle Signal-
daten sind per WLAN
abrufbar. Für die An-
bindung an FHEM,
IP-Symcon und Ho-
meMatic gibt es eine
csv.html,
MQTT
für
das kostenfreie Mos-
quitto und das Andro-
id MQTT-Dashboard.
Das schnelle
IPsFs
schreibt Werte in ei-
nen Server per udp.
Der I8S02 bietet Schleppzähler für Abrech-
nungszwecke auf Campingplätzen und für
Boote, die per csv-push direkt als Sammel-
oder Einzeldateien in einem Server ge-
loggt werden, die Dateinamen sind die Si-
gnalnamen i1-8, das erleichtert die

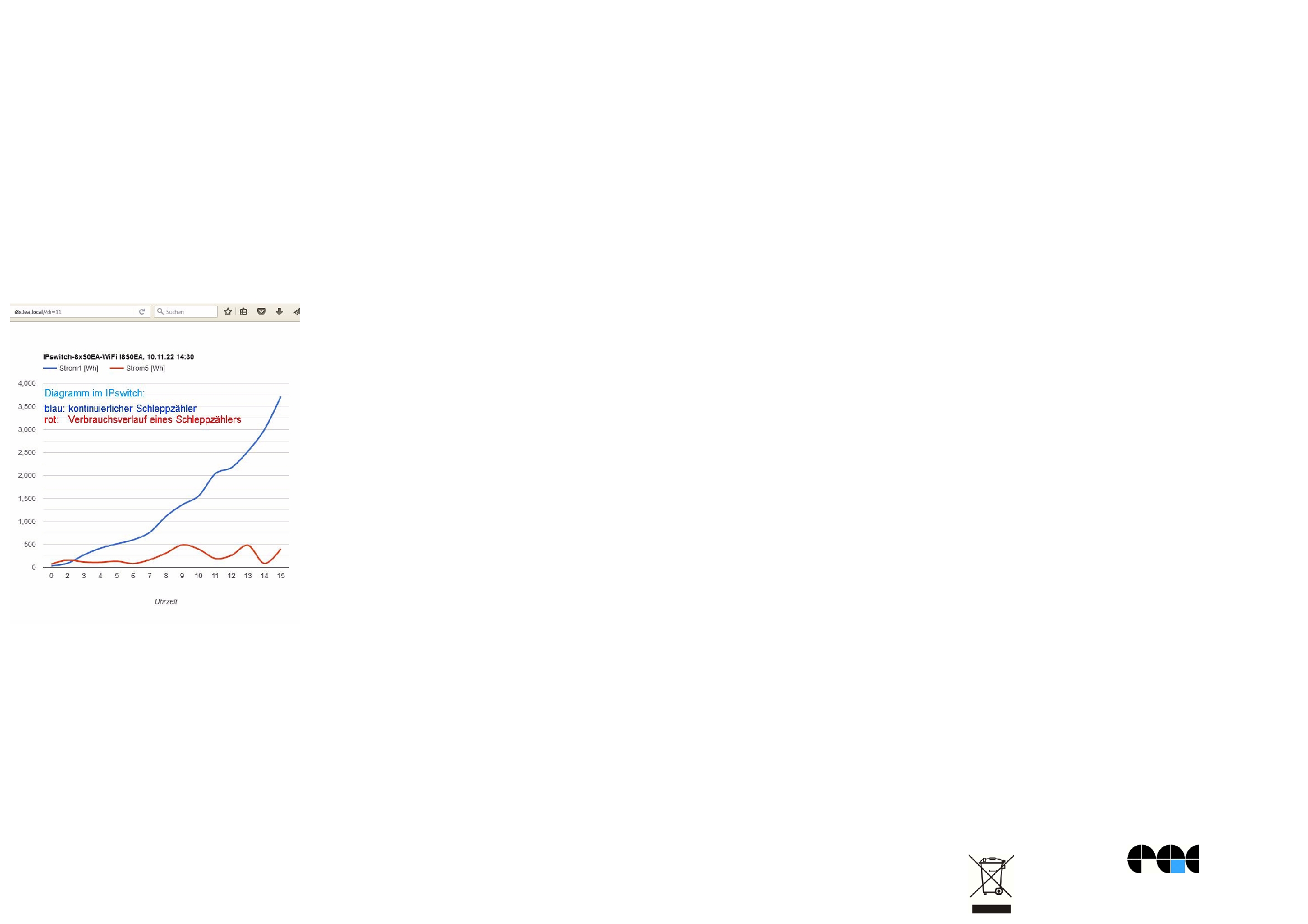

Auswertung. Auch wird der Tages- und
4Wochen- Verbrauch als Diagramm im
I8S02 dargestellt, ohne Datenbank.
Lieferumfang:
• IPswitch-8xS0-WiFi-2 mit Spannungsver-
sorgung +5V und Schraubklemmen oder
mit Stiftverbindern und Spannungsversor-
gung +8-12V oder +8-24V
• Hutschienenadapter 35mm
Zubehör:
• Spannungsversorgung +5/+12/+24V als
Module, Stecker- und Hutschienennetzteil
• Ausgangsmodul 30VAC/DC 0.5A
• Federklappklemmen
• Set Schnellverbinder
• Klappferrit als Hochfrequenzsperre
für Zuleitungen
Inhalt
1. Inbetriebnahme
2. Technische Daten
3. CE-Erklärung
1.Inbetriebnahme
Es sind immer erst alle GND-Klemmen zu ver-
drahten, danach die +Signale und zum Schluß
die Versorgungsspannung +5-6VDC für die
Ausführung mit Schraubklemmen und für die
Ausführung mit Stiftleisten +8-12VDC oder +8-
24VDC . An die Schraubklemme „GND“ und
„+S01“ können der spannungsfreie und potenti-
alfreie Relaiskontakt eines Bewegungsmelders,
Wasserzählers oder der S0-Ausgang eines
Stromzählers verbunden werden. Der I8S02
wird mit einem Handy / Tablet / Notebook (iOS
/ Android / WIN) über einen Browser konfigu-
riert. Wenn sich der I8S02 nicht beim Access
Point „AP“ einloggen kann stellt er sich für 30s
als lokaler Hotspot zur Verfügung mit der SSID
„IPswitch-8xS0-WiFi-2 Setup“,
die grüne LED blitzt 2x pro Se-
kunde kurz auf. Melden Sie sich
dort mit dem Passwort 12345678
an. Fragt das Handy ob diese
„Verbindung ohne Internetzu-
gang“ abgebrochen werden soll,
so ist dies zu verneinen. Unter
192.168.5.1 kann nun das Setup
mit einem Browser aufgerufen
werden. Es ist die SSID eines lo-
kalen AP mit dem dazugehöri-
gen Passwort einzugeben. Im
Setup erscheint ein Link mit der
künftigen IP-Adresse des I8S02,
mit klicken darauf wird das Setup
beendet und der IPswitch loggt
sich am AP ein und die grüne
LED blitzt alle 3 Sekunden kurz
auf, solange die Funkanbin-
dung steht. Auch ist der IPs-
witch, sofern vom AP
unterstützt, unter dem im
Setup eingetragenen Na-
men und angehängtem .lo-
cal erreichbar, hier:
http://I8S02.local
Nun wäre die Impulsauflösung der S0-Zähler 1-
8 einzutragen mit
http://192.168.1.178/?im2=1000
für io2 und der Zählerstand Energy [Wh] mit
?E2=10000
usw. Mit
http://192.168.1.178/?imp=1000
wird die Impulsauflösung für alle Kanäle auf
1000 Imp/kWh gesetzt und mit .
?E=0
alle Ener-
giestände auf 0 Wh gesetzt.
?imp=1
deaktiviert
die Umrechnung und es wird die Impulsanzahl
ausgegeben anstelle der Wh. Mit ?im2=0 arbei-
tet der Eingang an io2 für Bewegungsmelder
und mit ?im2=-1 als Ausgang.
Mit
http://192.168.1.178/?eep=?
wird das Abspeichern der S0-Zählerstände im
EEPROM abgefragt, 0=inaktiv, 1=speichern vor
internem Reboot und täglich um 24h. Mit:
http://192.168.1.178/?reboot=1
wird ein Reboot von extern ausgelöst.
Die Daten können
auch als csv abgeru-
fen werden.
Will man die Daten loggen und grafisch aufbe-
reiten, können diese an einen Server per udp
gesendet werden:
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Das udp Telegramm ist in der Datenfolge ähn-
lich aufgebaut wie die csv.html. Die Ausgänge
o8-1 können per udp gesetzt werden mit
o5=1
,
oder für Türöffner als Pulse mit
p5=20
mit 20*1/
10s=2s Pulslänge an o5. Alle Ausgänge kön-
nen gesetzt werden mit output HEX
oh=FF
oder
DEZ mit
od=255
, ebenso kann der heartbeat ge-
setzt werden mit
hb=5
. Die udp-Daten werden in
4 Abschnitten versendet und der Index dazu
wird hinter der MAC übertragen. Ändern sich Bi-
näreingänge, wird der betroffene Index sofort
übertragen. Sind Schleppzähler eingestellt,
werden diese hintereinander weg, also ohne In-
dex, übertragen.
Ebenso können die Messdaten an einen exter-
nen oder internen Server per
MQTT
gesendet werden:
https://www.sms-guard.org/downloads/App-
MQTT.pdf
Die MQTT-Variablen lauten: E1-8, P1-
8, i1-8, cnt1-8, dt1-8, o1-8. Die Einstel-
lungen für MQTT können im SETUP eingestellt
werden oder aber auch über den Browser, das
erleichtert die Übertragung längerer Zugangs-
daten.
Mit:
http://192.168.1.178/?mqtt=?
werden die MQTT-Daten dargestellt und kön-
nen mit
?mpo=1883
usw. direkt alle nacheinander
geändert werden. MQTT sendet im json-For-
mat. Mit Mosquitto können die Ausgänge ge-
setzt werden mit:
mosquitto_pub -h localhost -t /EG/I8S02/set/o1 -m 1
wobei hier das topic aus dem Setup
/EG/I8S02
ist
und zum Schreiben mit
/set/o1
erweitert werden
muss. Bei Schleppzählern werden alle 8 Werte
in einem MQTT-Telegramm übertragen.
Der I8S02 kann über die Datei:
https://www.sms-guard.org/downloads/log.php
an einen Server zyklisch Daten loggen. Loggen
mehrere IPswitche, sollte jedem seine eigene
log.php zugewiesen werden. Die log.php ist zu
kopieren mit
cp -av log.php log-<nam>.php
, das
?lln=1
ist zu setzen und Werte werden in das Dateisy-
stem des PHP-
Servers in ein
Sammelfile
log-
I8S0-IB.txt
geloggt
und bei setzen
von
?lln=1
als ein-
zelne Files für je-
den
Signalnamen.
Dort stehen die
Daten für andere
Programme, wie
Excel, FHEM, IP-
Symcon, usw. be-
reit. Jede php-Da-
tei kann
individuell an be-
sondere Anforderungen angepasst werden, auf
Wunsch leisten wir das.
Zählt der I8S02 zu viele Impulse, kann ein Ein-
gangsfilter gesetzt werden mit
?cap=100
[ms] für
i1-8 . Der Filter kann auch für jeden Kanal ein-
zeln gesetzt werden, mit
?ca2=80
wird i2 auf
80ms gesetzt.
?cap=0
setzt die Funktion auf In-
aktiv (default).
?cap=300
entspricht einer maxi-
malen Erfassung von ca. 10000Wh.
