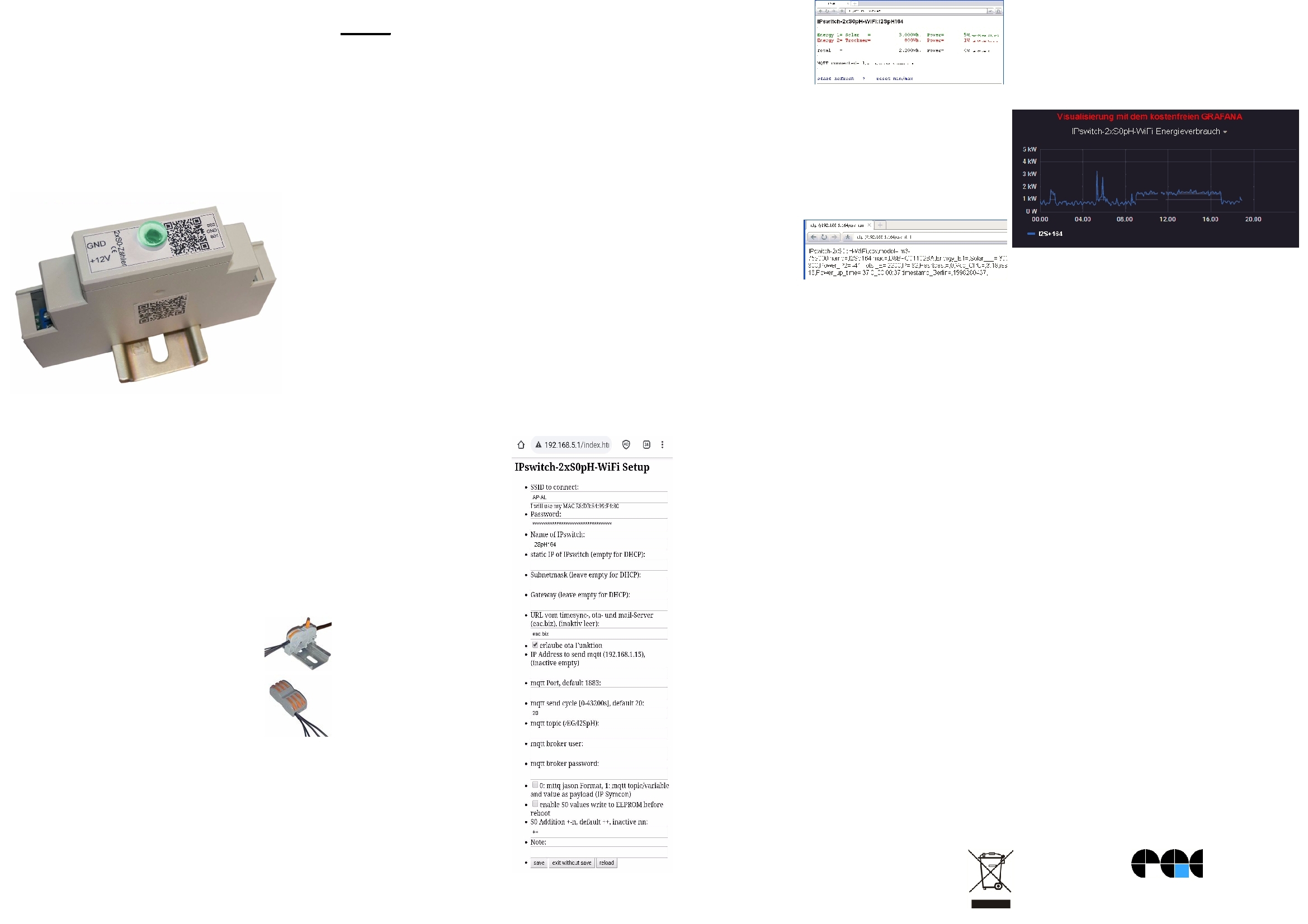

Firmware „m3-75a“ und „m3-92b“, Doku vom 09.11.23
IPswitch-2xS0pH-WiFi „I2SpH“
ist ein Energiezähler für zwei S0-Ausgän-
ge von Stromzählern, Wasseruhren oder
Gaszählern. Die Zählerdaten [Wh], der
momentane Verbrauch [W] und die Sum-
me oder Differenz (für Zweirichtungszäh-
ler) sind per WLAN abrufbar. Für die
einfache Anbindung an FHEM, IP-Symcon
und HomeMatic als csv.html und
MQTT
.
Vorteile zum Vorgänger:
v
grüne LED erleichtert Diagnose
v
bessere Inbetriebnahme ohne Setup-Taster
v
addiert Stromverbrauch
v
subtrahiert Stromverbrauch
v
Hutschienengehäuse
Lieferumfang:
• IPswitch-2xS0pH-WiFi
Zubehör:
• Hutschienennetzteil +12V
• low Power easy-MQTT-Broker
• anreihbare Federklappklemmen
• Federklappklemme 2x3polig
• Klappferrit als Hochfrequenzsperre für
Zuleitungen
Inhalt
1. Übersicht
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Übersicht
Der I2SpH zählt S0-Impulse und stellt diese per
HTML und MQTT zur Verfügung. Die Versor-
gungsspannung ist +8-12VDC/300mA.
2.Inbetriebnahme
Es ist immer erst +12V anzulegen, danach die
potentialfreien +S0 Ausgänge eines Stromzäh-
lers an die S01/2-Eingänge des IPswitch, dann
die -S0 Ausgänge vom Stromzähler an S0- (bei
model m3-75a an GND) und GND von der
Spannungsversorgung an GND. Bitte beach-
ten: die Klemme S0- darf beim m3-92a nicht mit
der Klemme GND verbunden werden.
Der I2SpH wird mit einem Handy über einen
Browser konfiguriert. Nach Anlegen der Versor-
gungsspannung loggt sich der I2SpH am loka-
len Access Point „AP“ ein.
Klappt das nicht, stellt sich
der I2SpH für 30s als loka-
ler Hotspot zur Verfügung
mit der SSID „IPswitch-
2xS0pH-Wifi Setup“, die
grüne LED blitzt 2x pro Se-
kunde kurz auf. Melden Sie
sich mit dem Passwort
12345678 an. Unter
192.168.5.1 kann nun das
Setup mit einem Browser
aufgerufen werden. Es ist
die SSID eines lokalen AP
mit dem dazugehörigen
Passwort einzugeben. Mit
den Eingaben aus dem Set-
up loggt sich der I2SpH
nach einem erneuten
PowerOn am AP ein und
die grüne LED blitzt alle 3
Sekunden kurz auf, solange
die Funkanbindung steht.
Die S0-Zählerstände sind
nun auf der Mainpage des
I2SpH abrufbar und je
nach Einstellung im
Setup aufaddiert, ab-
gezogen oder nicht
aufaddiert.
Der I2SpH ist ein
MQTT
-Client und kann die
Messdaten an einen externen oder internen
Server (z.B. easy-MQTT-Broker) senden:
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
die MQTT-Variablen lauten: E1,P1,E2,P2,E,P
Mit:
http://192.168.1.164/csv.html?hb=5
wird neben der Da-
tenübernahme auch
die Funktion heart-
beat auf 5 Minuten
gesetzt. Nun muss immer wieder innerhalb von
5 Minuten eine Webseite im I2SpH aufgerufen
werden, ansonsten erfolgt ein reboot. Der Wer-
tebereich ist 0 und 3-60. 0 ist inaktiv, default 0.
Die Funktion hb kann manche APs davor abhal-
ten die Verbindung zum IPs wegen Inaktivität
zu beenden.
Mit
?E1=1234567890
kann der 1. S0-Zählerstand
gesetzt werden und wird mit einem
?reboot=1
ins
EEPROM übernommen, sofern im Setup das
Schreiben des S0-Zählerstandes ins EEPROM
erlaubt wurde oder mit
?eep=1
aktiviert wird.
Mit
?im1=1000
kann die Impulsauflösung für S01
gesetzt und mit
?im1=?
abgefragt werden,
mit
?im=1000
bekommen alle Zähler eine Impuls-
auflösung von 1000. Mit
?im1=1
wird an E1 die
Impulsanzahl ausgegeben anstelle der Wh und
mit
?na1=Heizung
erfolgt die Namenszuweisung
und mit
?S0s=+-
wird in der S0-Summenbildung
vom Zählerstand S01 S02 abgezogen.
Mit
http://192.168.1.164/?setup=1
wird das Setup gestartet und nach 5min Inakti-
vität automatisch beendet.
Wird nach Anlegen der Versorgungsspannung
bei m3-75a der Eingang S01 mit S02 gebrückt
wird das EEPROM gelöscht, bei den anderen
Versionen erfolgt das mit Brücken der Klemme
-S0 mit GND.
Mit
http://192.168.1.164/?ota=1
kann ein Update
über’s Internet ausgeführt werden.
Mit
192.168.1.164?mqtt=?
erhält man einen Hinweis
zum jeweiligen Befehl. Die html-Befehle lauten:
nam, idb, cbota, ota, mqtt, mip, mpo, mta, mtl, mpu, mus,
mpw, mi, im, im1, im2, S0s, E, E1, E2, na1, na2, eep, ntz, set-
up, reboot
.
Mit Grafana kann visualisiert werden:
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der IPswitch-2xS0pH-WiFi entspricht in seinen
Bauarten bei bestimmungsgemäßer Verwen-
dung den einschlägigen EG-Richtlinien.Die
vollständige Erklärung liegt auf unserer Home-
page und kann auch per Brief angefordert wer-
den.
Weitere Fragen und Antworten sind unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
WLAN
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, ping, mqtt
2 x S0-Eingang:
für potentialfreie Schalt-
kontakte oder potential-
gebunden max +3.3V DC
2 x S0-Zähler:
[Wh], 20 Stellen (64Bit INT)
Pulsweiten:
min. 30ms
Schraubklemmen:
für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Versorgungsspannung: +8 bis +12VDC
Leistungaufnahme:
1.5 Watt, typisch bei +8V
Betriebstemperatur:
-40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
18x90x57mm (BxLxH)
Gewicht:
ca. 20g
