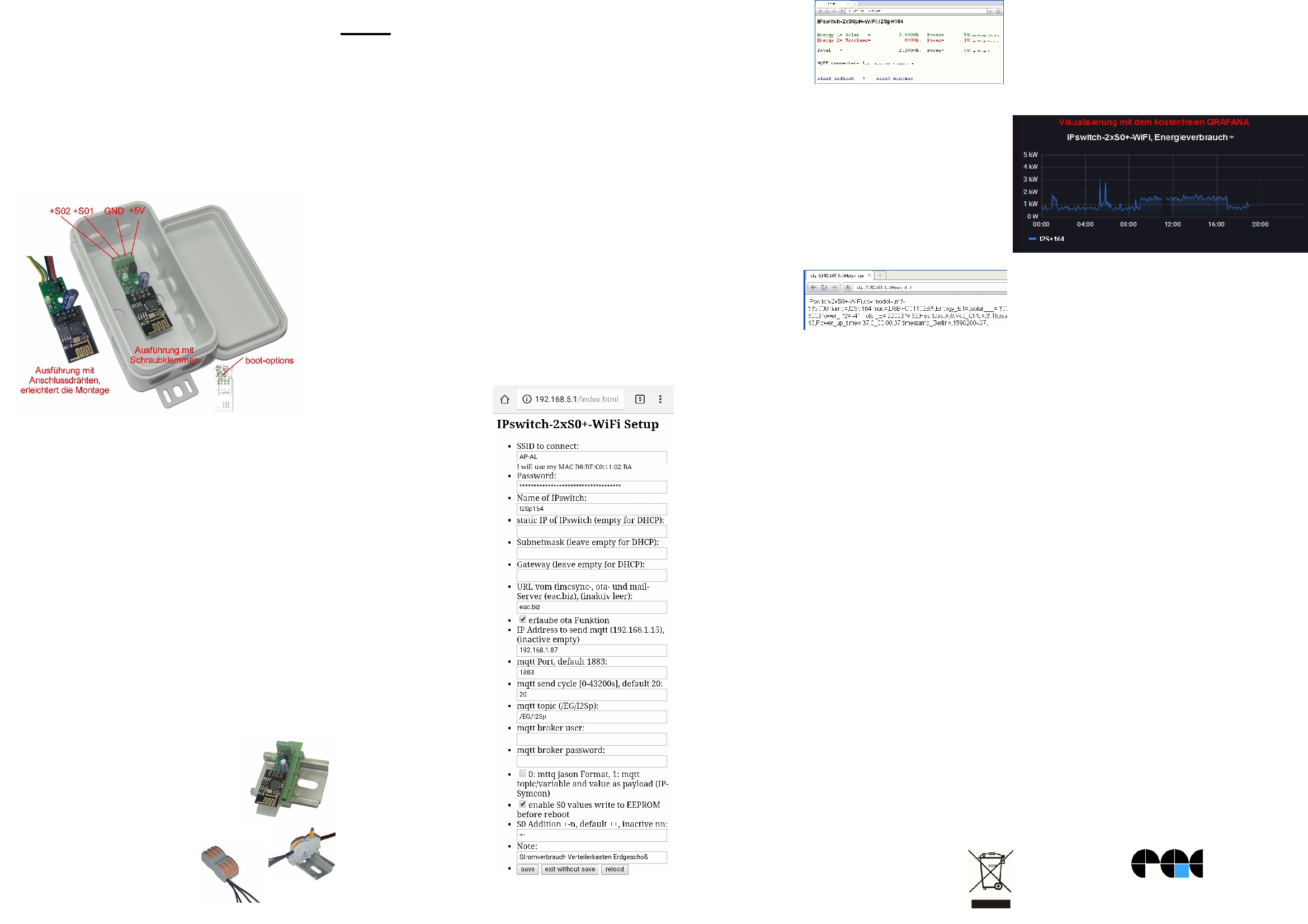

Firmware „m3-53a“, Dokumentationsstand 18.05.21
IPswitch-2xS0+-WiFi „I2S+“
ist ein Energiezähler für zwei S0-Ausgän-
ge von Stromzählern, Wasseruhren oder
Gaszählern. Die Zählerdaten [Wh], der
momentane Verbrauch [W] und die Sum-
me oder Differenz (dann Zweirichtungs-
zähler) sind per WLAN abrufbar. Für die
einfache Anbindung an FHEM, IP-Symcon
und HomeMatic als csv.html und
MQTT
.
Vorteile zum Vorgänger:
v
grüne LED erleichtert Diagnose
v
bessere Inbetriebnahme ohne Setup-Taster
v
addiert Stromverbrauch
v
subtrahiert Stromverbrauch
v
Befestigung auf Hutschiene möglich
v
Ausführung mit Schraubklemmen oder mit
Anschlussdrähte für bessere Zugänglichkeit
Lieferumfang:
• IPswitch-2xS0+-WiFi
• graues Gehäuse, ca. 90x42x42mm
Zubehör:
• Hutschienennetzteil +5V
• Spannungsregler 8-12V nach +5VDC
• Spannungswandler 8-24V nach +5VDC
• USB-B-micro-Stecker 5p +5VDC
• low Power easy-MQTT-Broker
• Hutschienenadapter 35mm
• Reihenfederklappklemme 2x1polig
• Federklappklemme 2x3polig
• Klappferrit als Hochfrequenzsperre
für Zuleitungen
Inhalt
1. Übersicht
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Übersicht
Der I2S+ zählt S0-Impulse und stellt diese per
HTML und MQTT zur Verfügung. Die Versor-
gungsspannung ist +5-6VDC, z.B. aus einem
5V USB-Steckernetzteil mit 200mA Strom. Es
sind immer erst alle GND-Klemmen zu verdrah-
ten, dann die potentialfreien +Eingänge und
zum Schluß die Versorgungsspannung.
2.Inbetriebnahme
Der potentialfreie S0-Ausgang eines Stromzäh-
lers -S0 wird verbunden mit der Schraubklem-
me GND am I2S+ und +S0 vom Stromzähler
wird verbunden mit +S01 am I2S+. Der I2S+
wird mit einem Handy
über einen Browser kon-
figuriert. Nach Anlegen
der Versorgungsspan-
nung loggt sich der I2S+
am lokalen Access Point
„AP“ ein. Klappt das
nicht, stellt sich der I2S+
für 30s als lokaler Hots-
pot zur Verfügung mit
der SSID „IPswitch-
2xS0+-Wifi Setup“, die
grüne LED blitzt 2x pro
Sekunde kurz auf. Mel-
den Sie sich mit dem
Passwort 12345678 an.
Unter 192.168.5.1 kann
nun das Setup mit einem
Browser aufgerufen wer-
den. Es ist die SSID ei-
nes lokalen AP mit dem
dazugehörigen Pass-
wort einzugeben. Mit
den Eingaben aus dem
Setup loggt sich der
I2S+ nach einem erneu-
ten PowerOn am AP ein
und die grüne LED blitzt
alle 3 Sekunden kurz
auf, solange die
Funkanbindung steht.
Die S0-Zählerstände
sind nun auf der Mainpage des I2S+ abrufbar
und je nach Einstellung im Setup aufaddiert, ab-
gezogen oder nicht aufaddiert.
Will man die Daten loggen und grafisch aufbe-
reiten, können die Messdaten an einen Server
per
MQTT
gesendet werden:
https://www.sms-guard.org/downloads/App-MQTT.pdf
die MQTT-Variablen lauten: E1,P1,E2,P2,E,P
Mit:
http://192.168.1.164/csv.html?hb=5
wird neben der Datenübernahme auch die
Funktion heartbeat
auf 5 Minuten ge-
setzt. Nun muss im-
mer wieder
innerhalb von 5 Minuten eine Webseite im I2S+
aufgerufen werden, ansonsten erfolgt ein re-
boot. Der Wertebereich ist 0 und 3-60. 0 ist in-
aktiv, default 0. Die Funktion hb kann manche
APs davor abhalten die Verbindung zum IPs
wegen Inaktivität zu beenden.
Mit
?E1=1234567890
kann der 1. S0-Zählerstand
gesetzt werden und wird mit einem
?reboot=1
ins
EEPROM übernommen, sofern im Setup das
Schreiben des S0-Zählerstandes ins EEPROM
erlaubt wurde oder mit
?eep=1
aktiviert wird.
Mit
?im1=1000
kann die Impulsauflösung für S01
gesetzt und mit
?im1=?
abgefragt werden,
mit
?im=1000
bekommen alle Zähler eine Impuls-
auflösung von 1000. Mit
?im1=1
wird an E1 die
Impulsanzahl ausgegeben anstelle der Wh und
mit
?na1=Heizung
erfolgt die Namenszuweisung.
Mit
http://192.168.1.164/?setup=1
wird das Setup gestartet und nach 5min Inakti-
vität automatisch beendet.Werden innerhalb
von 3s nach Anlegen der Versorgungsspan-
nung die beiden Pins “boot-options“ gebrückt:
1x Setup Hotspot wird gestartet
3x loggt sich bei einem Accesspoint ein mit der ssid AP-IPs
und dem Passwort 12345678 und der IP-Adresse
192.168.1.1. Der I2EA hat die statische IP 192.168.1.129.
5x das EEPROM wird mit 0x00 überschrieben
Mit
http://192.168.1.164/?ota=1
kann ein Update
über’s Internet ausgeführt werden.
Mit
192.168.1.164?mqtt=?
erhält man einen Hinweis
zum jeweiligen Befehl. Die html-Befehle lauten:
nam, idb, cbota, ota, mqtt, mip, mpo, mta, mtl, mpu, mus,
mpw, mi, im, im1, im2, S0s, E, E1, E2, na1, na2, eep, ntz, set-
up, reboot
.
Mit Grafana kann visualisiert werden:
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der IPswitch-2xS0+-WiFi entspricht in seinen
Bauarten bei bestimmungsgemäßer Verwen-
dung den einschlägigen EG-Richtlinien.Die
vollständige Erklärung liegt auf unserer Home-
page und kann auch per Fax oder Brief angefor-
dert werden.
Weitere Fragen und Antworten liegen unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
WLAN
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, ping, mqtt
2 x S0-Eingang:
für potentialfreie Schalt-
kontakte oder potential-
gebunden max +3.3V DC
2 x S0-Zähler:
[Wh], 20 Stellen (64Bit INT)
Pulsweiten:
min. 30ms
Schraubklemmen:
für Drähte Ø 0.14 - 0.5mm
max. Dreherbreite 1.9mm
Versorgungsspannung: +5V bis +6VDC
Leistungaufnahme:
1 Watt, typisch bei +5V
Betriebstemperatur:
-40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
40x15x12mm (LxBxH)
Gewicht:
ca. 4g
