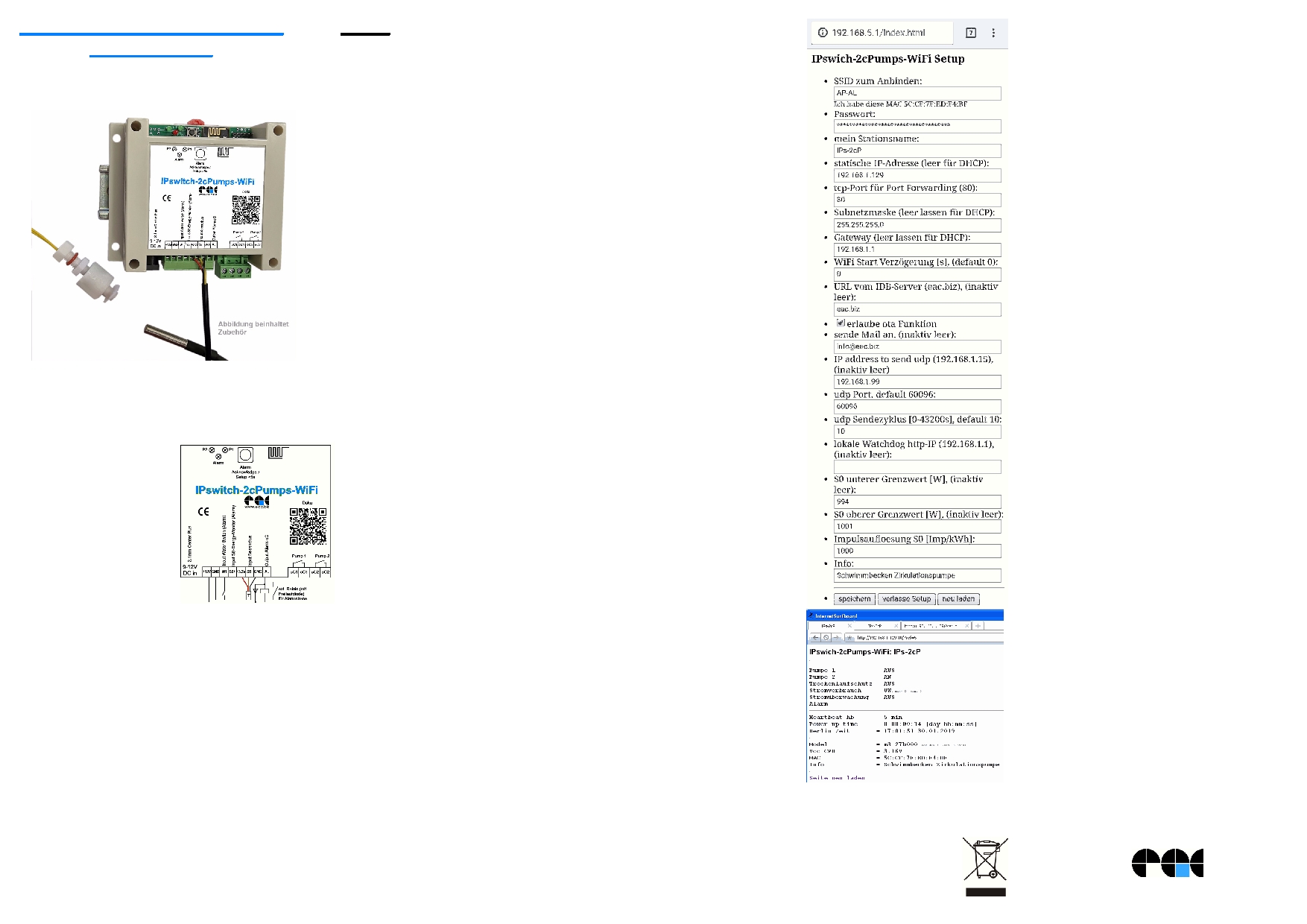

Firmware „m3-27a“, Dokumentationsstand 30.01.19
Redundante Zirkulationspum-
pensteuerung
Jede Umlaufpumpe fällt irgend wann mal aus.
Der IPswitch-2cPumps-WiFi steuert 2 Filter-
pumpen (kostengünstiger als Doppelpumpen
und Zwillingspumpen) wechselseitig an und
überwacht die Stromaufnahme der Umwälz-
pumpen. Bei Störungen wird ein Alarmausgang
geschaltet und eine email
versendet. Ist eine Pumpe
defekt, kann diese in aller
Ruhe getauscht werden, da
die verbleibende Pumpe
weiterhin angesteuert wird.
Die Programmierung erfolgt
per Browser am Handy/Ta-
blet über ein WiFi-Setup.
Lieferumfang:
• IPswitch-2cPumps-WiFi
Zubehör:
• externes Verschleißrelais als Umschalter
• Stromzähler 230V oder 380V mit S0-Aus-
gang
• Wasserschalter
• Temperatursensor Sensorbus zur Froster-
kennung
Inhalt
1. Installation
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Installation
Bitte beachten: Arbeiten an 230V und 380V dür-
fen nur von Fachleuten ausgeführt werden!
Die Spannungsversorgung des IPswitch sollte
von einer anderen Phase mit anderen Siche-
rungen und Fehlerstromschaltern versorgt wer-
den wie die Versorgung der 230V- oder 380V-
Pumpen, welche über einen Stromzähler mit
S0-Ausgang gespeist werden. Der IPswitch
steuert zwei Pumpen wechselseitig 24/7 an, die
erste Pumpe täglich 16h, die zweite 8h, damit
die Pumpen unterschiedliche Laufzeiten be-
kommen. Über ein externes Verschleißrelais ist
Pumpe 1 so anzuschließen, dass bei offenem
Relaiskontakt im IPswitch die Pumpe läuft. Der
zweite Relaisausgang im IPswitch schließt sich,
wenn Pumpe 2 laufen soll (fail save).
Mit einem externen Wasserschalter wird ein
Trockenlaufschutz für die Pumpen angeschlos-
sen. Öffnet sich der Kontakt am Wasserschalter
oder wird die Leitung unterbrochen, werden bei-
de Pumpen ausgeschaltet und der Alarmaus-
gang angesteuert, welcher über ein ext.
Schaltrelais eine Hupe ansteuert. Ohne Was-
serschalter ist die Klemme „W1“ mit „GND“ zu
verbinden.
Die Klemme „GND“ am IPswitch sollte mit der
Systemerde verbunden werden.
2.Inbetriebnahme
Der IPswitch wird mit einem Handy / Tablet /
Notebook (iOS / Android / WIN) über einen
Browser konfiguriert. Dazu ist am laufenden
IPswitch der Taster min. 5 Sekunden zu drük-
ken und das Gerät befindet sich im WiFi-Setup
Modus und die blaue LED blitzt 10 x pro Sekun-
de. Nach typ. 30s arbeitet der IPswitch als Hot-
Spot mit der SSID „IPswitch-2cPumps-WiFi
Setup“. Melden Sie sich dort mit dem Passwort
12345678 an. Fragt das Handy ob diese Ver-
bindung ohne Internetzugang abgebrochen
werden soll, so ist dies zu Verneinen. Unter
192.168.5.1 kann
nun das Setup mit ei-
nem Browser aufge-
rufen werden. Es ist
die SSID eines loka-
len Access-Points
(AP) mit dem dazu-
gehörigen Passwort
einzugeben. Mit den
Eingaben aus dem
Setup loggt sich der
IPswitch nach einem
erneuten PowerOn
am AP ein und die
blaue LED blitz alle
3s kurz auf, solange
die Funkanbindung
steht.
Mit dem Browser
kann der Schaltzu-
gang des IPswitch
abgefragt werden.
Mit
http://192.168.1.129/
csv.html?hb=5
wird neben der Da-
tenübernahme auch
die Funktion heart-
beat auf 5 Minuten
gesetzt. Nun müssen
immer wieder inner-
halb von 5 Minuten
die Daten vom IPs-
witch eingelesen
werden, ansonsten
erfolgt ein reboot.
Der Wertebereich ist
0 und 3-60. 0 ist inak-
tiv, default 0. Die
Funktion hb kann
manche APs davor
abhalten die Funk-
verbindung zum IPs-
witch wegen
Inaktivität zu been-
den.
Tritt ein Alarm auf, wird der open Collector-Aus-
gang an der Klemme Alarm nach GND gezo-
gen und es wird eine mail versendet, bis zu 10
Stück pro Tag mit einem Mindestabstand von
10 Minuten. Der Alarm wird mit dem Taster am
IPswitch quittiert. oder mit
?qu=1
Für die grafische Aufbereitung der Messdaten
können diese direkt an einen Server per udp
gesendet werden:
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Das udp Telegramm ist in der Reihenfolge auf-
gebaut wie die Daten in der csv.html.
Die Anbin-
dung an ein übergeordnetes System erlaubt
auch die Erkennung eines Stromausfalls am
IPswitch.
Mit
http://192.168.1.129/?rc=1 wird auf das andere Relais
umgeschaltet
.
Mit
http://192.168.1.129/?setup=1
wird ohne Drücken des Tasters das Setup ge-
startet (Alarm ist aktiv) und nach 5min Inaktivität
automatisch beendet.
Mit
http://192.168.1.129/?ota=1
kann ein Update
über’s Internet ausgeführt werden.
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
der IPswitch entspricht in seinen Bauarten bei
bestimmungsgemäßer Verwendung den ein-
schlägigen EG-Richtlinien.Die vollständige Er-
klärung liegt auf unserer Homepage und kann
auch per Fax oder Brief angefordert werden.
Weitere Fragen und Antworten liegen unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
WLAN WiFi
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle: tcp, ping
Versorgungsspannung: 12VDC / 250mA / typ. 2.2W
Schaltleistung Relais: 230VAC/2A 460W
Alarm open Kollektor: 30V/0.1A/0.5W
, schaltet gegen
GND, ext. Freilaufdiode vorsehen
Betriebstemperatur: -25°C bis +50°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
115x90x40mm (LxHxT)
Gewicht:
ca. 100g
