Firmware „m3-14c“, Dokumentationsstand 14.09.20

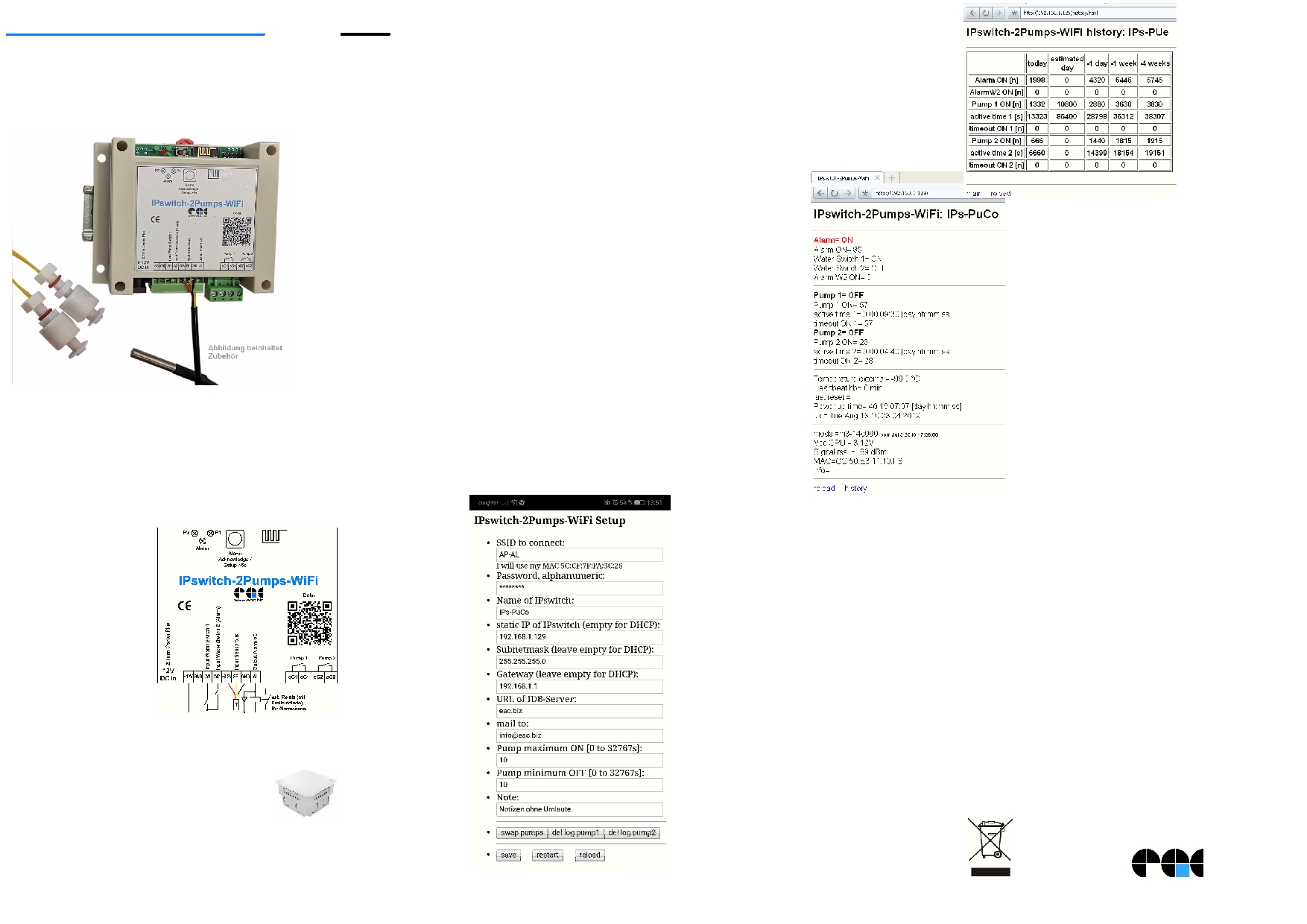

Redundante Pumpensteuerung

In Schiffen und Kellern kann Wasser eindrin-

gen. Bei einem herkömmlichen System mit nur

einer Pumpe sind kostenintensive Wasserschä-

den nur eine Frage der Zeit, denn jede Pumpe

fällt irgend wann mal aus. Der IPswitch-

2Pumps-WiFi steuert 2 handelsübliche

12V

oder 230V

Pumpen (kostengünstiger als Dop-

pelpumpen und Zwillingspumpen) wechselsei-

tig in Abhängigkeit von 2 Wasserstandschaltern

an und überwacht die Abpumpzeiten. Bei Stö-

rungen wird ein Alarmausgang geschaltet und

eine email versendet. Ist eine Pumpe defekt,

kann diese in aller

Ruhe getauscht wer-

den, da die verbleiben-

de Pumpe weiterhin

angesteuert wird. Die

Programmierung erfolgt

per Browser am Handy/

Tablet über ein WiFi-

Setup.

Lieferumfang:

• IPswitch-2Pumps-

WiFi

Zubehör:

• graues Gehäuse IP54, ca. 150x150x65

• Temperatursensor Sensorbus zur Fro-

sterkennung

• Wasserschalter

Inhalt

1. Installation

2. Inbetriebnahme

3. Technische Daten

4. CE-Erklärung

1. Installation

Bitte beachten: Arbeiten an 230V dürfen nur

von Fachleuten ausgeführt werden!

Der IPswitch steuert zwei 12V- oder 230V-

Pumpen

1

, z.B. Tauchpumpen, wechselseitig an

in Abhängigkeit der Wasserstandsschalter W1

und W2. W1 wird in Höhe des normalen Ab-

pumpniveaus installiert und löst das normale

Abpumpen aus mit Überwachung der max. zu-

lässigen Abpumpzeit. Wird diese Überschritten

wird Alarm ausgelöst und die nächste Pumpe

angesteuert. W2 liegt über W1 und löst sofort

Alarm aus und beide Pumpen werden dauerhaft

angesteuert. Die Klemme GND am IPswitch

sollte mit der Systemerde verbunden werden.

2.Inbetriebnahme

Der IPswitch wird mit einem Handy / Tablet /

Notebook (iOS / Android / WIN) über einen

Browser konfiguriert. Dazu ist bis zu 5s nach

dem Einschalten am

IPswitch der Taster

kurz zu drükken und

das Gerät befindet

sich im WiFi-Setup

Modus und die blaue

LED blitzt 10 x pro

Sekunde. Nach typ.

30s arbeitet der IPs-

witch als Hot-Spot

mit der SSID „IPs-

witch-2Pumps-WiFi

Setup“. Melden Sie

sich dort mit dem

Passwort 12345678

an. Fragt das Handy

ob diese Verbindung

ohne Internetzugang

abgebrochen wer-

den soll, so ist dies

zu Verneinen. Unter

192.168.5.1 kann

nun das Setup mit einem Browser aufgerufen

werden. Es ist die SSID eines lokalen Access-

Points (AP) mit dem dazugehörigen Passwort

einzugeben. Mit den Eingaben aus dem Setup

loggt sich der IPswitch nach einem erneuten

PowerOn am AP ein und die blaue LED blitz

alle 3s kurz auf, solange die Funkanbindung

steht.

Mit dem Browser

kann der Schaltzu-

gang des IPswitch ab-

gefragt werden. Alle

Daten lassen sich

über eine csv.html in

FHEM, IP-Symcon,

HomeMatic einlesen

zur grafischen Aufbe-

reitung. Mit

http://192.168.1.98/csv.ht-

ml?hb=5

wird neben der Daten-

übernahme auch die

Funktion heartbeat

auf 5 Minuten gesetzt.

Nun müssen immer

wieder innerhalb von

5 Minuten die Daten

vom IPswitch eingele-

sen werden, ansonsten erfolgt ein reboot. Der

Wertebereich ist 0 und 3-60. 0 ist inaktiv, default

0. Die Funktion hb kann manche APs davor ab-

halten die Funkverbindung zum IPswitch wegen

Inaktivität zu beenden.

Mit

http://192.168.1.147/?setup=1

wird das Setup gestartet und nach 5min Inakti-

vität automatisch beendet.

Mit

http://192.168.1.147/?ota=1

kann ab m3-14c ein

Update über’s Internet ausgeführt werden.

Tritt ein Alarm auf, wird der open Collector-Aus-

gang an der Klemme Alarm nach GND gezogen

und es wird eine mail versendet, bis zu 10 Stück

pro Tag mit einem Mindestabstand von 10 Mi-

nuten. Der Alarm wird mit dem Taster am IPs-

witch quittiert.

Für eine einfache Einschätzung des Anlagen-

zustandes merkt sich der IPswitch eine Histo-

rie und zeigt auf, wie sich das Pumpverhalten

ändert. Die Werte

werden am Tages-

ende im IPswitch

dauerhaft abge-

speichert.

Pumpen habe eine

begrenzte Lebens-

dauer. Um zu ver-

hindern, dass beide

Pumpen im glei-

chen Maße genutzt werden, wird Pumpe 1 dop-

pelt so oft geschaltet wie Pumpe 2. Fällt nun

erwartungsgemäß Pumpe 1 vor Pumpe 2 aus

kann Pumpe 1 entfernt werden und Pumpe 2

sollte in die Steckdose von Pumpe 1 und die

neue Pumpe an die nun freie Steckdose. Da-

nach ist das Setup aufzurufen und die Daten

der Pumpe 2 auf die Steckdose 1 zu übertra-

gen. Die alten Werte von Pumpe 2 sollten ge-

löscht werden um für die neue Pumpe korrekte

Daten zu erfassen.

3. Technische Daten

Mit den Angaben in dieser Anleitung werden

technische Eigenschaften beschrieben und

nicht zugesichert.:

Die Speicherzellen für Permanentvariablen im EEprom sind

für bis zu 10.000 Schreibzyklen ausgelegt.

4. CE-Erklärung

der IPswitch entspricht in seinen Bauarten bei

bestimmungsgemäßer Verwendung den ein-

schlägigen EG-Richtlinien.Die vollständige Er-

klärung liegt auf unserer Homepage und kann

auch per Fax oder Brief angefordert werden.

Weitere Fragen und Antworten liegen un-

ter: www.SMS-GUARD.org/dfuaips.htm#WiFi

WLAN WiFi

2.4GHz

Verschlüsselung:

wpa,wpa2,TKIP,AES

Netzwerkprotokolle: tcp, ping

Versorgungsspannung: 12VDC / 250mA / typ. 2.2W

Schaltleistung Relais: 230VAC/2A 460W

Alarm open Kollektor: 30V/0.1A/0.5W

, schaltet gegen

GND, ext. Freilaufdiode vorsehen

Betriebstemperatur: -25°C bis +50°C

max. Luftfeuchtigkeit: 85% ohne Betauung

Abmessungen:

115x90x40mm (LxHxT)

Gewicht:

ca. 100g

1

bei Pumpen mit Schwimmschaltern sind diese hoch zu binden
