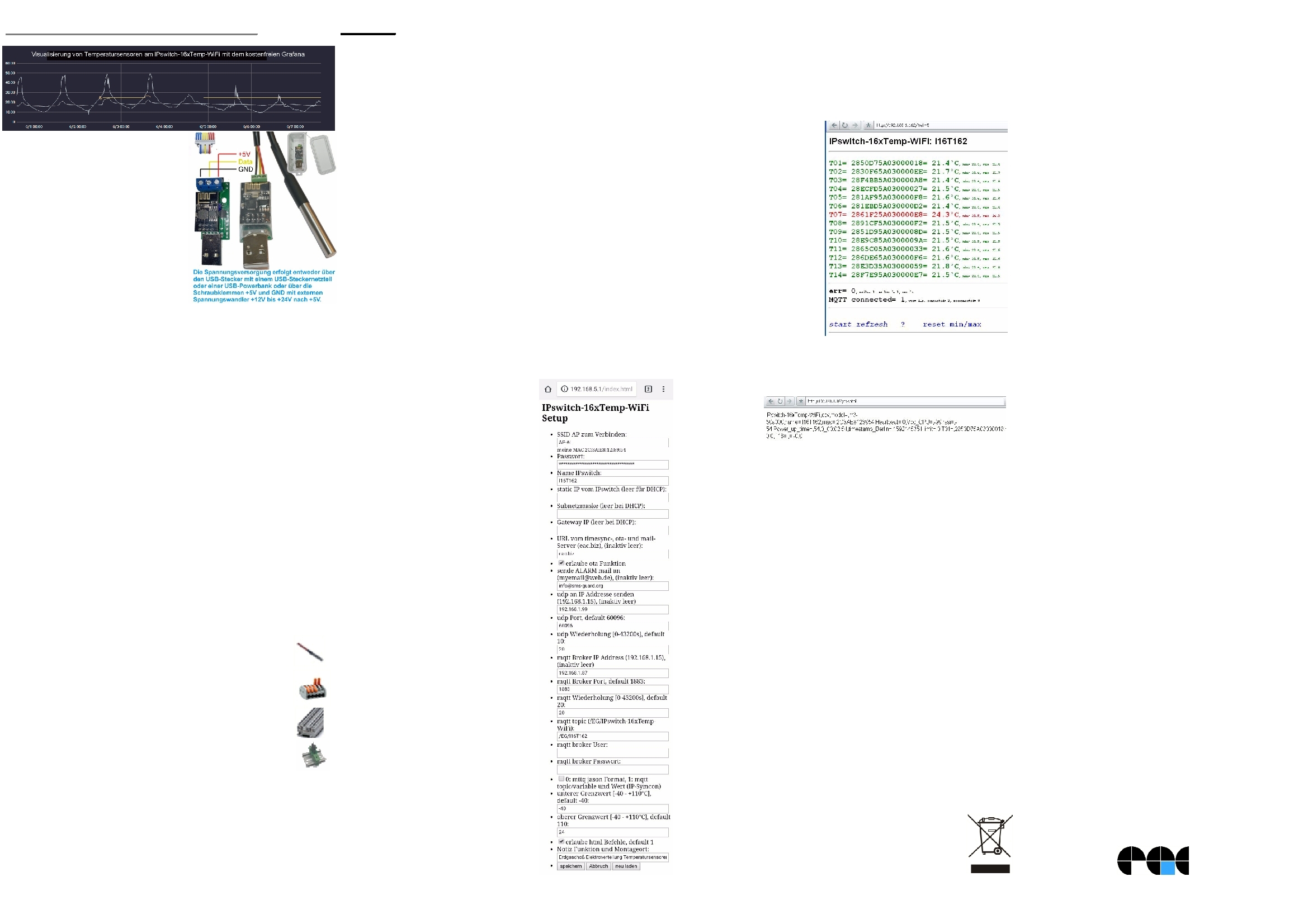

model m3-50a, Dokumentationsstand 07.06.20
IPswitch-16xTemp-WiFi „I16T“
Am I16T können 16 wasser-
dichte Temperatursensoren
an einem 3poligen 50m lan-
gen Klingeldraht parallel an-
geschlossen werden. Es
werden
Grenzwerte über-
wacht und als mail gemeldet
.
Die Temperaturen stehen zur
Verfügung als Homepage,
per csv.html,
MQTT
und dem
IPswitch-Filesystem „IPsFs“, zur weiteren Ver-
arbeitung mit dem kostenfreien FHEM, Mos-
quitto, Node-Red, InfluxDB, Grafana,
AllThinksTalk-Maker ATTM, sowie IP-Symcon,
HomeMatic, usw.
Schnell installiert und einfach in der Anwen-
dung !
Für Lager und Stall im trockenen Innenbereich
und geschützten Außenbereich.
Zum vorbeu-
gendem Brandschutz bei Heu.
Lieferumfang:
• IPswitch-16xTemp-WiFi in Kunststoffhülle
• graues IP54 Gehäuse, ca. 90x42x42mm
Zubehör:
• Temperatursensor in Edelstahlhülse, 1m
• low Power easy-MQTT-Broker
• Reihenklemmen zur Verdrahtung
• Reihenklemmblöcke zur Verdrahtung
• Spannungsregler von +8-12V nach +5V
• Spannungswandler von +8-24V nach +5V
• Klappferrit als Hochfrequenzsperre für
Zuleitungen
Inhalt
1. Installation
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Installation
Der I16T benötigt eine Versorgungsspannung
von +5VDC mit bis zu 200mA aus einem USB-
Steckernetzteil, einer USB-Powerbank oder
über die Schraubklemmen aus einem optiona-
len Spannungswandler mit 12V- oder 24V nach
5V .
2.Inbetriebnahme
Die Temperatursensoren können über ein
3poliges Kabel mit Abzweigen verbunden wer-
den, als Klingeldraht (Y-Draht oder Messleitung
LIYY 3 x 0.8mm
2
mit typ.10nF/100m). Die Län-
ge aller Kabelteile kann bis zu 50m betragen.
Als Kabelverbinder sollten Fe-
derkraftklemmen oder Quetsch-
verbinder verwendet werden,
Schraubverbinder sind im Au-
ßenbereich nicht geeignet.
Der I16T wird mit einem Handy /
Tablet / Notebook (iOS / Android
/ WIN) über einen Browser kon-
figuriert. Wenn sich der I16T
nicht beim Access Point „AP“
einloggen kann stellt er sich für
30s als lokaler Hotspot zur Ver-
fügung mit der SSID „IPswitch-
16xTemp-WiFi Setup“, die blaue
LED blitzt 2x pro Sekunde kurz
auf. Melden Sie sich dort mit
dem Passwort 12345678 an.
Fragt das Handy ob diese „Ver-
bindung ohne Internetzugang“
abgebrochen werden soll, so ist
dies zu verneinen. Unter
192.168.5.1 kann nun das Setup
mit einem Browser aufgerufen
werden. Es ist die SSID eines lo-
kalen AP mit dem dazugehöri-
gen Passwort einzugeben. Mit
den Eingaben aus dem Setup
loggt sich der I16T nach einem
erneuten PowerOn am AP ein und die blaue
LED blitzt alle 3 Sekunden kurz auf, solange die
Funkanbindung steht. Mit einem Browser kann
nun die Webseite des I16T mit einem Browser
geöffnet werden. Bei einer automatischen Zu-
weisung der IP-Adresse per DHCP ist diese mit
einem LAN-Scanner zu
ermitteln oder an einer
Fritz!box auszulesen.
Jeder Sensor T01-16
verfügt über eine per-
sönliche Identifikations-
nummer mit 8Bytes. Bei
Überschreitung eines
Grenzwertes, hier 24°C,
wird der Sensor rot dar-
gestellt und eine mail
versendet. Bei Verwen-
dung der Alarmierung
per email muss diese alle 2 Wochen überprüft
werden mit:
http://192.168.1.162/?alt=Alarm Test Mail-Funktion
Die Sensorda-
ten stehen
auch als
csv.html (comma separated values) zur Verfü-
gung, zur einfachen Datenübernahme in Auto-
mationssysteme, wie FHEM, IP-Symcon,
HomeMatic, Node-Red, etc. Mit:
http://192.168.1.162/csv.html?hb=5
wird neben der Datenübernahme auch die
Funktion heartbeat auf 5 Minuten gesetzt. Nun
muss immer wieder innerhalb von 5 Minuten
eine Webseite im I16T aufgerufen werden, an-
sonsten erfolgt ein reboot. Der Wertebereich ist
0 und 3-60. 0 ist inaktiv, default 0. Die Funktion
hb kann manche APs davor abhalten die Funk-
verbindung zum I16T wegen Inaktivität zu be-
enden.
Auch können die Messdaten direkt an einen
Server per udp gesendet werden:
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Das udp Telegramm ist in der Reihenfolge auf-
gebaut wie die Daten in der selbsterklärenden
csv.html. Auch mit
MQTT
kann visualisiert wer-
den:
https://www.sms-guard.org/downloads/App-easy-MQTT.pdf
Die MQTT-Variablen lauten T01 - T16.
Mit
http://192.168.1.162/?setup=1
wird das Setup als WiFi-Hotspot gestartet, wel-
ches sich nach 1min ohne Eingabe beendet.
Mit
?ota=1
wird über den IDB-Server ein „over
the air“ update vorgenommen, welches typ.
30s benötigt.
Der I16T kennt folgende html-Befehle:
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für bis zu 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der I16T entspricht in seinen Bauarten bei be-
stimmungsgemäßer Verwendung den einschlä-
gigen EG-Richtlinien.Die vollständige Erklärung
liegt auf unserer Homepage und kann auch per
Fax oder Brief angefordert werden.
Weitere Fragen und Antworten liegen un-
ter: www.SMS-GUARD.org/dfuaips.htm#WiFi
hb
heartbeat [min], z.B. ?hb=5
uip
IP udp Server, z.B. ?uip=192.168.1.99
upo
Port udp Server, z.B. ?upo=60096
uta
Sendezyklus an udp Server [s], ?uta=10
mqtt
Abfrage mqtt - Parameter, ?mqtt=?
mip
IP oder url mqtt Broker, mip=192.168.1.99
mpo
Port mqtt Broker
mpu
mqtt publish topic, z.B: ?mpu=/
mta
mqtt Sendezyklus [s], z.B.: ?mta=60
mtl
mqtt Empfangs-Loop [ms], ?mtl=1000
mus
mqtt user, ?mus=myUserName
mpw
mqtt Passwort, ?mpw=myPasswort
mi
mqtt Format 0: json ({„variable“:value,..}
1: Format topic/variable value (IP-Symcon)
ssid
ssid AP, z.B. ssid=myFritz!box 7590
mmr
min max reset Temperaturwerte, z.B. mmr=1
ntz
Notiz Info, z.B. Keller Elektroverteilung
WLAN WiFi
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, ping, udp, mqtt
Versorgungsspannung: +5 bis +6VDC / 200mA
Temperatursensor:
-40°C bis +110°C
Betriebstemperatur:
-40°C bis +70°C im Gehäuse
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
55x15x12mm (LxBxH)
Gewicht:
ca. 4g
